Ranurador automático del CNC del atc del cambio de la herramienta del trazador de líneas

El ranurador automático del CNC del atc del cambio de la herramienta del trazador de líneas se diseña para acomodar una amplia gama de materiales y de aplicaciones. Puede trabajar en la madera, el plástico, el aluminio u otros materiales ninguno-ferrosos. Esto es un ranurador del CNC del ATC del modelo económico para las fábricas de carpintería.

Cantidad:
  • DEK-1325C
  • DEKCEL
  • 006



 Configuración estándar del ranurador del CNC del atc

 1) eje de rotación italiano de 9.0kw HSD con ATC, ER32.

 2) El sistema de Yaskawa asegura la máquina a la corrida con velocidad rápida y de poco ruido servos.

 3) Sistema de control de las ventanas de Syntec.

 4) sostenedores de herramienta de 8 pedazos.

 5) El sistema auto único del cambiador de la herramienta puede cambiar las herramientas alternativo, sensor de la herramienta especial para compensar la tolerancia de la longitud de la herramienta.

 6) La capacidad del compartimiento de la herramienta de 8 herramientas, cambiando filetea tarda solamente 8 segundos.



 Parámetro del técnico


 Zona de trabajo:  1300*2500*250m m
 Tipo del eje de rotación:  Eje de rotación de la refrigeración por aire, con la función del cambiador de herramienta automático
 Potencia del eje de rotación  ATC de 9.0KW HSD
 Velocidad giratoria del eje de rotación  0-18000rpm
 Potencia (excepto potencia del eje de rotación)  5.8KW (incluir las potencias de: motores, programas pilotos, inversor y así sucesivamente)
 Fuente de alimentación:  AC380±10, 50 HERTZIOS
 Mesa de trabajo:  Vector y T-ranura del vacío
 Conducción de Syestm:  Motores servos y programas pilotos de Japanses Yaskawa
 Transmisión:  X, Y: Estante de engranaje, carril de guía cuadrado de HIWIN,
 Z: tornillo TBI de la bola y carril de guía cuadrado del hiwin
 Localización de la precisión:  <0>
Manera de enfriamiento del eje de rotación:
Potencia (excepto potencia del eje de rotación)
piezas del accesorio del ranurador del CNC del atc
Refrigeración por aire por el ventilador
Embalaje y envío de este ranurador del CNC del atc
Carácter que forma mínimo:
Inversor:
Talla de la máquina:
 5) El sistema auto único del cambiador de la herramienta puede cambiar las herramientas alternativo, sensor de la herramienta especial para compensar la tolerancia de la longitud de la herramienta.
Delta
5.8KW (incluir las potencias de: motores, programas pilotos, inversor y así sucesivamente)
3420*2150*1740m m
Carácter: 2x2m m, carta: 1x1m m
Interruptor limitado:
Talla del embalaje:
 6) La capacidad del compartimiento de la herramienta de 8 herramientas, cambiando filetea tarda solamente 8 segundos.
Interruptores limitados de la alta sensibilidad
3520*2250*1990m m
Temperatura de funcionamiento:
Formato gráfico utilizado:
Fuente de alimentación:
Peso:
Parámetro del técnico
 Carácter que forma mínimo:  Carácter: 2x2m m, carta: 1x1m m
 Temperatura de funcionamiento:  5°C-40°C
 Humedad de trabajo  30%-75% (sin el agua condensada)
 Precisión de trabajo  ±0.03mm
 Resolución del sistema  ±0.001mm
 Configuración de control:  Sistema de control de Syntec
 Interfaz de la transferencia de datos:  USB
 Ambiente de sistema:  Windows 7
 Manera de enfriamiento del eje de rotación:    Refrigeración por aire por el ventilador
 Inversor:  Delta
 Interruptor limitado:  Interruptores limitados de la alta sensibilidad
 Formato gráfico utilizado:  Código de G: *.u00, * mmg, * plt, *.nc
 Software compatible    ARTCAM, UCANCAM, Type3 y otros softwares del cad o de la leva….
 Cespesor utting:  0-40m m también (depende de diverso material)
 Censor de la herramienta de Z:
 Embalaje  Caja de la madera contrachapada (caja de madera de la chapa para la exportación)


 compartimiento automático del cambio de la herramienta 8
 ranurador del CNC del atc

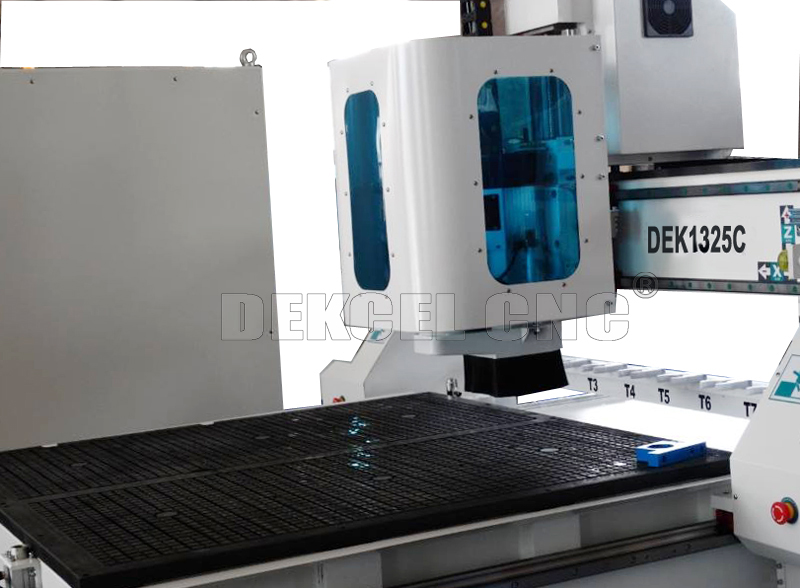

 ranurador de madera del CNC del atc

 Sistema de control de Taiwán Syntec

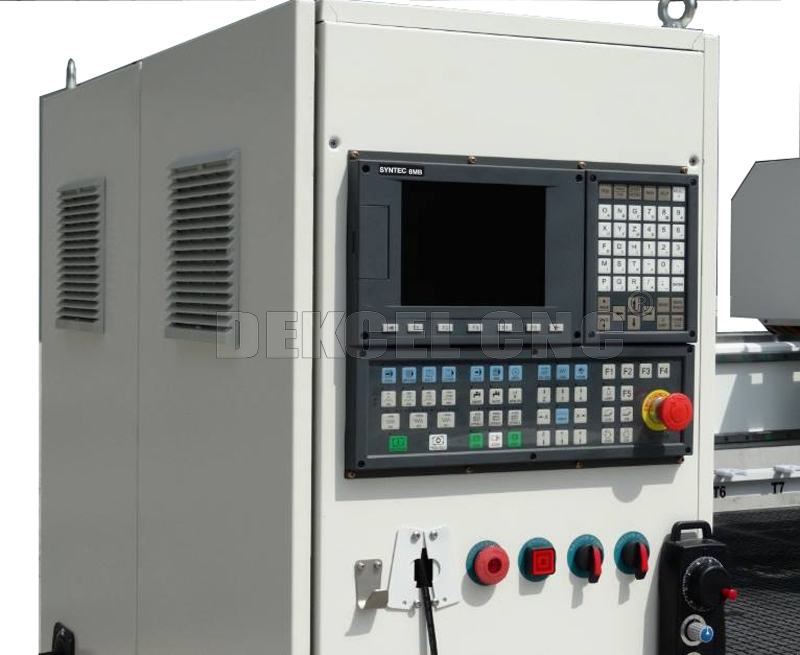

 SISTEMA DE CONTROL DE SYNTEC

 Vector del vacío

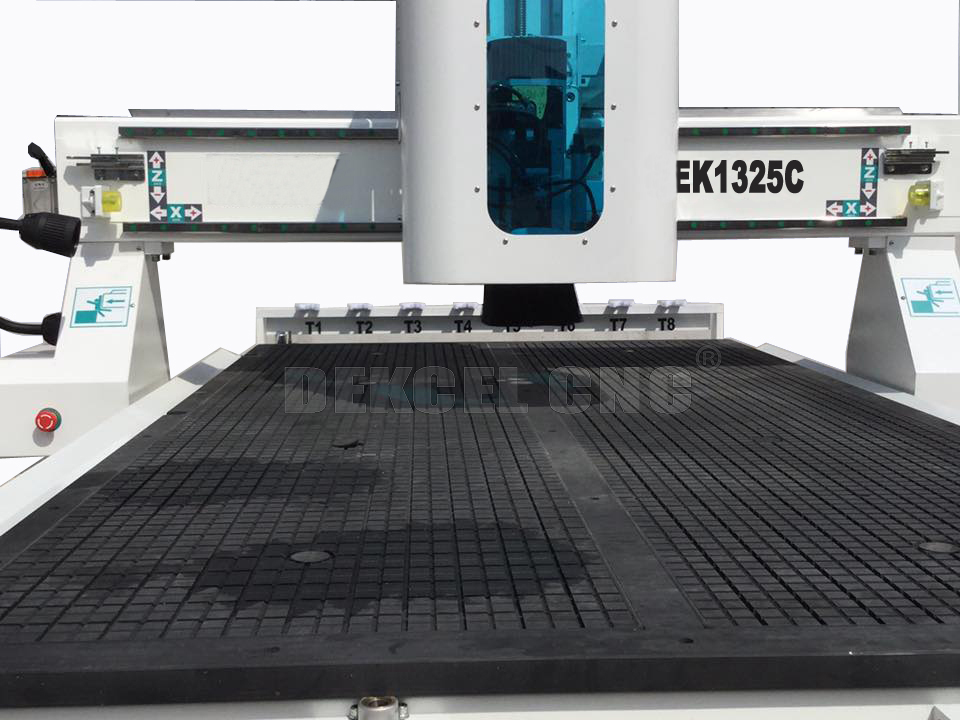

 vector del vacío del ranurador del CNC del atc


 Rectángulo de control

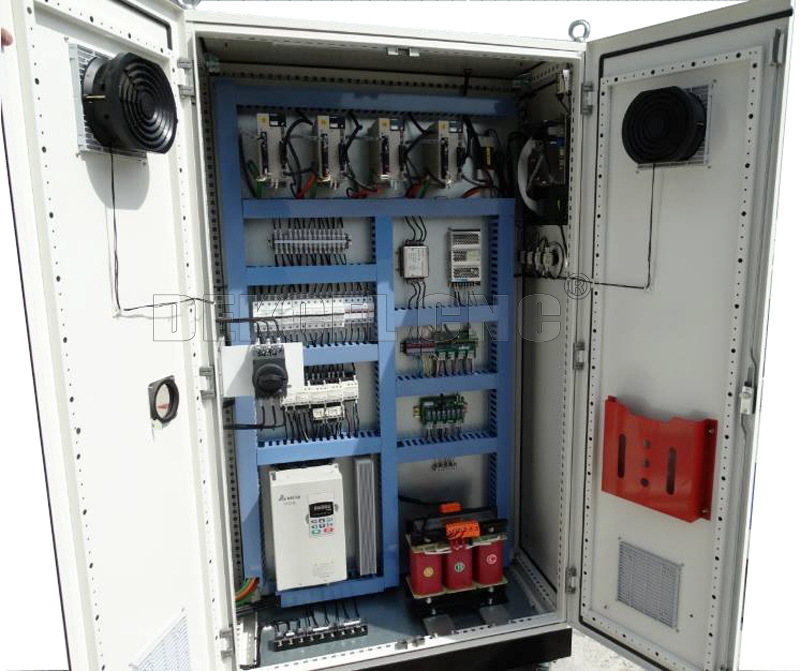

 sistema de control del syntec del atc

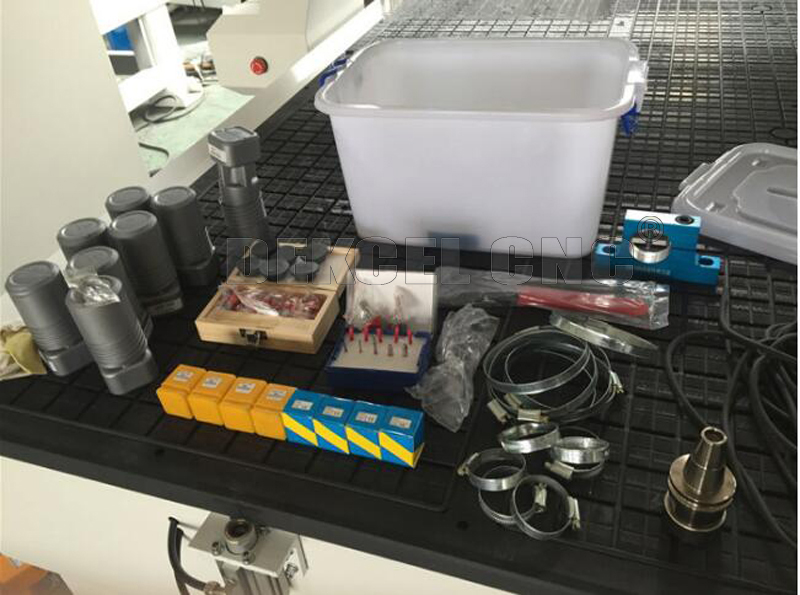

 piezas del accesorio del ranurador del CNC del atc


 Embalaje y envío de este ranurador del CNC del atc

 Talla de la máquina:
 3420*2150*1740m m
 Talla del embalaje:
 3520*2250*1990m m
 Peso:
 1100KG/1450KG con el conjunto

 Embalaje y envío

 Salvar el espacio lo más posible para el cargamento del envase.
 Dentro de: Conjunto impermeable de la película plástica con la protección de la espuma
 Fuera de: Conjunto de madera marinero sólido del rectángulo
 Debajo: Tubo de acero





 Aplicación del ranurador del CNC del atc

 1) ranurador del CNC 1.ATC es ampliamente utilizado para la producción de puerta de cabina, de puerta de madera sólida, de escritorio del ordenador, de grabado de los muebles que ensambla y de la área extensa y de la masa en MDF y HDF, tarjeta de madera, corte plano, repujado 3D y así sucesivamente.

 2) Industria de madera: La placa estérea que procesa, puertas de cabina, puertas de madera sólida, puerta de madera de la onda del arte, pinta la puerta libre, la pantalla plegable, la ventana del arte, la máquina de la limpieza del zapato, la cabina del juego, el vector del ordenador, y el proceso de la ayuda del panel-tipo muebles.

 3) Industria del anuncio. Escritura de la etiqueta e insignia del anuncio, moldeado de acrílico del corte y de la ampolla, material y proceso de los productos de la decoración.

 4) La otra industria. Grabar todas las clases de grabado de la imagen y de grabado de relevación. Es industria ampliamente utilizada del arte y de la artesanía.


 ranurador del CNC del atc para la madera

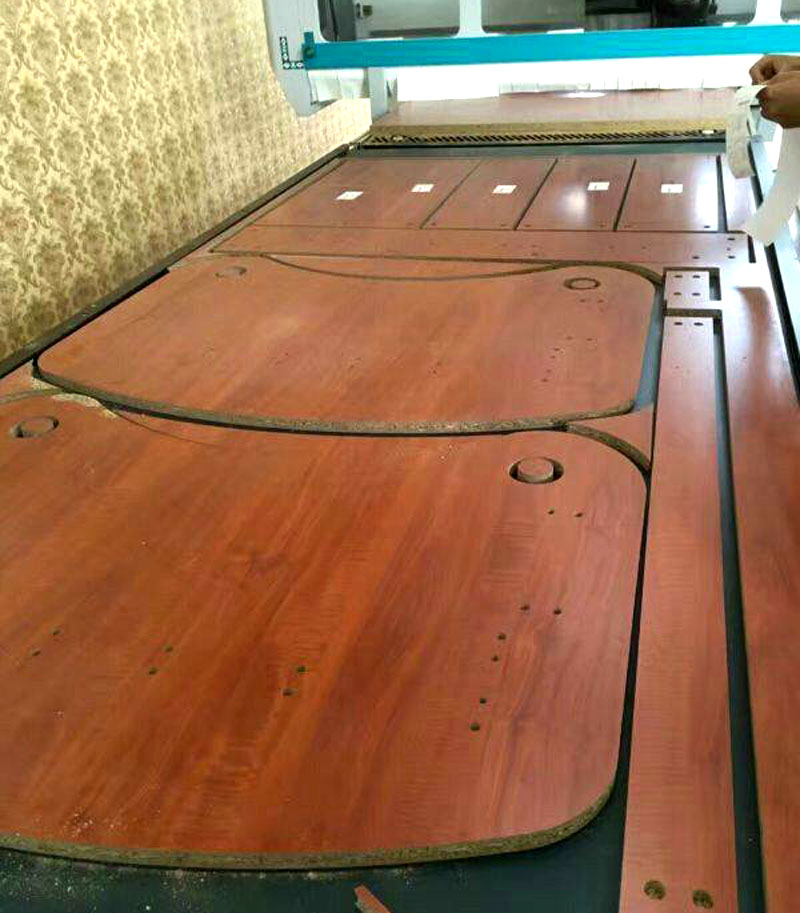

 ranurador del CNC del atc para los muebles
 ranurador del CNC del atc para la puerta
