Características del ranurador de madera del CNC del atc
el torno 1.The es fundado por el acero soldado que asegura la alta estabilidad y el uso duradero
2.Equipped con el eje de rotación de la refrigeración por aire de Changsheng, fuerza de corte fuerte, curso de la vida largo, de poco ruido
la superficie de la adsorción 3.Vacuum hecha por los plásticos de alta resistencia de la ingeniería para asegura la estabilidad y el funcionamiento de largo plazo de la máquina
4. El sistema de lubricante del gasóleo es fácil de funcionar y extreamly humanizado
compatibilidad 5.Large del software tal como, Type3, Artcam, CAD/CAM, Castmate y así sucesivamente
los motores servos de 6.Taiwan SYNTEC con alta velocidad de trabajo, así el servo son muy eficientes
sistema de control de 7.Taiwan Syntec con alta calidad y mismo el hommization
carriles de guía cuadrados de 8.Taiwan HIWIN con alta exactitud
la bomba de vacío de gran alcance 9.The 5.5kw es utilizada por nuestro ranurador
tornillos de la bola de 10.Taiwan TBI con la alta precisión
alta transmisión exacta del piñón 11.Using y del estante
Parámetros técnicos del ranurador de madera del CNC del atc | Modelo | DEK-1325C |
| X, Y, zona de trabajo del eje de Z | 1300*2500*300m m |
| Estructura entera | Estructura de acero soldada del pórtico |
| Superficie del vector | vector de la adsorción del vacío con la bomba de vacío 5.5KW |
| X, Y, estructura de Z | Carril de guía linear cuadrado de Taiwán HIWIN con el diámetro de 30m m |
| X, estructura de Y | Transmisión de estante y del piñón, velocidad y más estable;
Y - mecanismo impulsor doble del motor |
| Estructura de Z | Tornillo importado de la bola, alta precisión |
| Régimen de ralentí máximo | 50m/min |
| Velocidad de trabajo del máximo | 30m/min |
| Colocar exactitud de nuevo | ±0.05mm |
| X exactitud de trabajo de Y Z | < 0=""> Estructura entera El eje de rotación del ATC de Italia es un arranque de cinta en madera, aluminio y plásticos del grabado. El eje de rotación 9KW/12HP es caracterizado por su confiabilidad extremadamente alta y las velocidades completamente programables a partir del 6000 a 18000 revoluciones por minuto, viene completo con el capo motor neumáticamente retractable del vacío, los cercos estándar del ER y los sostenedores de herramienta ISO30/BT30. El componente mecánico, neumático y electrónico cada uno experimenta una fase de pruebas doble que garantice normas de calidad óptimas. |
| Eje de rotación | eje de rotación de 9.0KW HSD |
| Velocidad giratoria del eje de rotación | 6000-18000rpm/min |
| Diámetro de herramientas | Φ3.175 - Φ20 |
| Cerco la talla | ER 32 |
| Lenguaje de la operación | Código de G (plt, mmg, uoo, bmp) |
| Sistema de conducción | Motor servo de Japón Yaskawa |
| Sistema operativo | Sistema de control de Taiwán SYNTEC |
| Voltaje de funcionamiento | AC380V, 3ph, 50-60Hz |
| Software | Software de UcancamV8/de Type3/de Artcam (opción) |

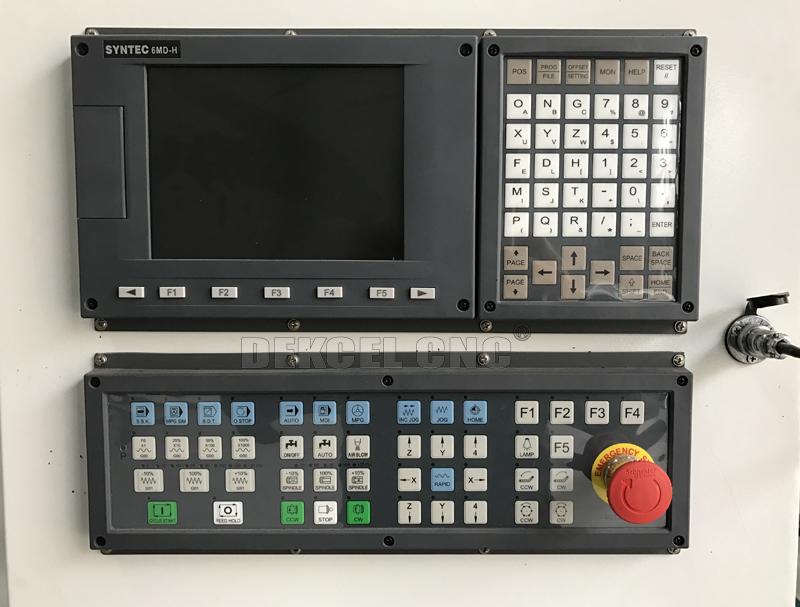

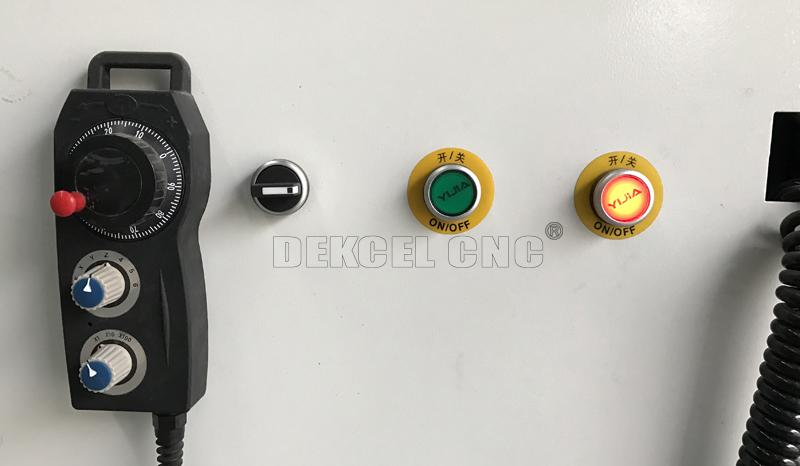

Special del regulador de Taiwán Syntec para el ranurador de madera del CNC del ATC, con MPG para la colocación de la alta exactitud. Es capaz de mecanismos impulsores del flash del USB y es muy fácil que los utilizadores hagan el cableado y puede salvar mucho tiempo. Utiliza eje de 4 servos + 1 eje de rotación, las hachas simultáneamente interpoladas pueden ser el eje 4, y tiene función de la protección de apagón.

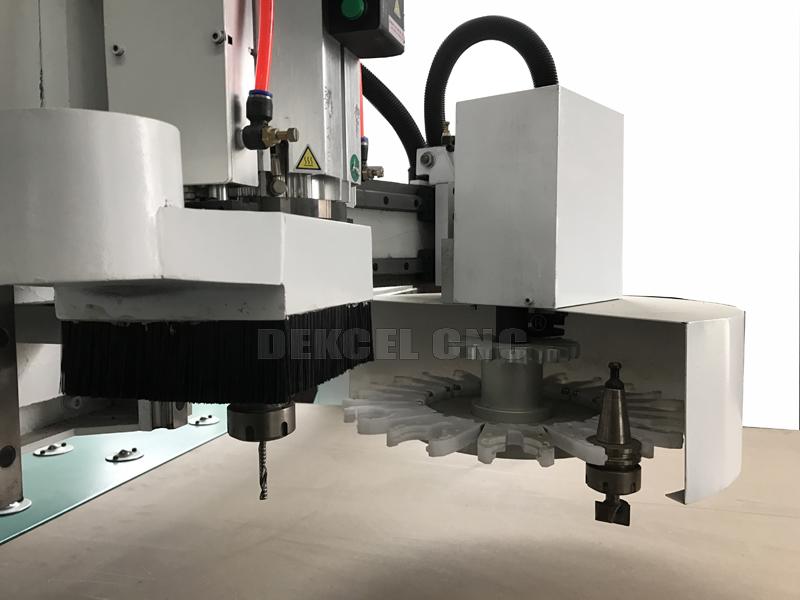

El eje de rotación del ATC con polvo-bordea la pista:El eje de rotación del ATC de Italia es un arranque de cinta en madera, aluminio y plásticos del grabado. El eje de rotación 9KW/12HP es caracterizado por su confiabilidad extremadamente alta y las velocidades completamente programables a partir del 6000 a 18000 revoluciones por minuto, viene completo con el capo motor neumáticamente retractable del vacío, los cercos estándar del ER y los sostenedores de herramienta ISO30/BT30. El componente mecánico, neumático y electrónico cada uno experimenta una fase de pruebas doble que garantice normas de calidad óptimas.

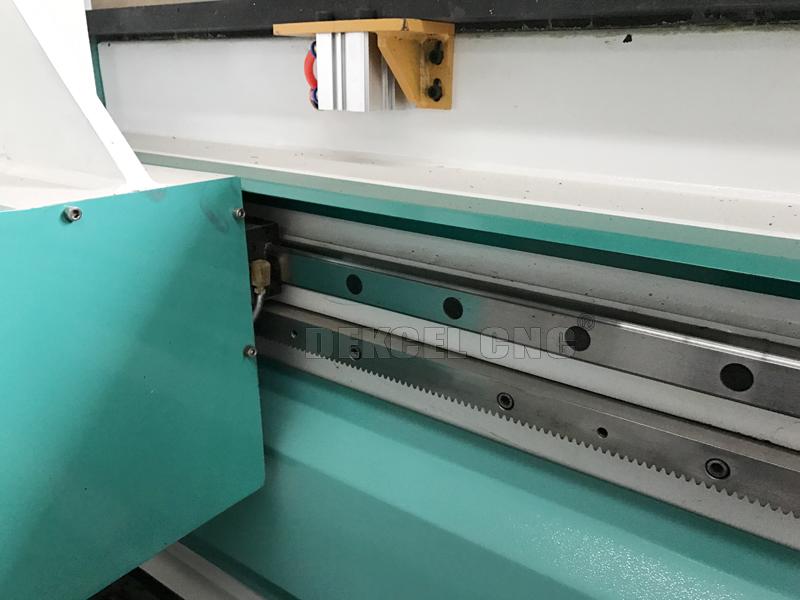

Guía cuadrada linear: Guía cuadrada linear de Hiwin los 30MM, es un tipo ultra-pesado que alcanza una alcantarilla grooved profunda con su diámetro más aproximado al diámetro de bola y tiene alta resistencia de la rigidez, de la vibración y de choque, y las características que humedecen, que se requieren para las máquinas de herramientas.

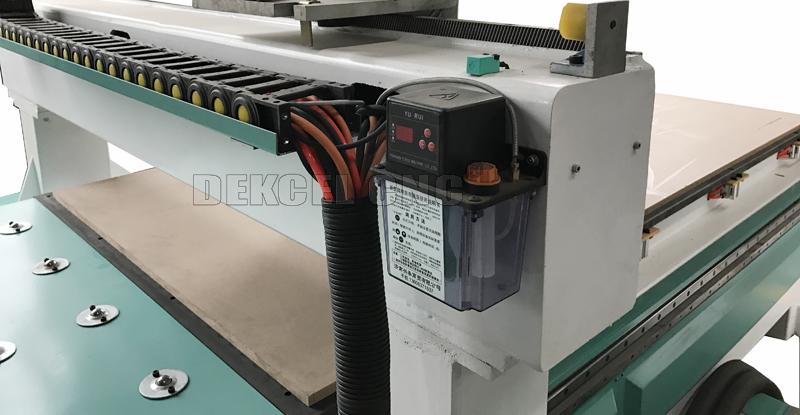

Lubricador central del petróleo:Más fácil lubricar las unidades de la guía regularmente, apenas tirar de ella suavemente y el petróleo irá cuando es necesario.

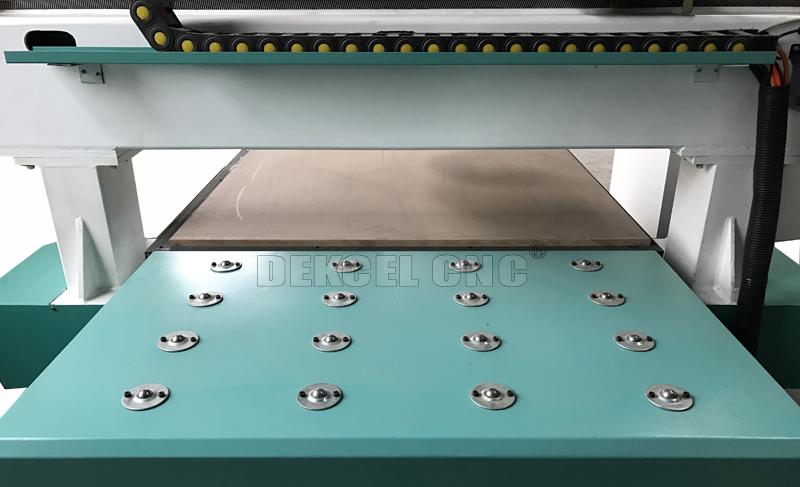

Vector y bomba del vacío:Vector completamente dividido en zonas del vacío que permite que el operador cambie fácilmente de la hoja llena que procesa a un proceso más pequeño de la parte. Las zonas se pueden apagar fácilmente con los interruptores en el frente de la máquina. Las juntas se pueden también encaminar para acomodar varios tallas y estilos materiales. La bomba de vacío de la refrigeración por aire ofrece bastante potencia de llevar a cabo el material en el vector del vacío.
Características del ranurador de madera del CNC del atc
el torno 1.The es fundado por el acero soldado que asegura la alta estabilidad y el uso duradero
2.Equipped con el eje de rotación de la refrigeración por aire de Changsheng, fuerza de corte fuerte, curso de la vida largo, de poco ruido
la superficie de la adsorción 3.Vacuum hecha por los plásticos de alta resistencia de la ingeniería para asegura la estabilidad y el funcionamiento de largo plazo de la máquina
4. El sistema de lubricante del gasóleo es fácil de funcionar y extreamly humanizado
compatibilidad 5.Large del software tal como, Type3, Artcam, CAD/CAM, Castmate y así sucesivamente
los motores servos de 6.Taiwan SYNTEC con alta velocidad de trabajo, así el servo son muy eficientes
sistema de control de 7.Taiwan Syntec con alta calidad y mismo el hommization
carriles de guía cuadrados de 8.Taiwan HIWIN con alta exactitud
la bomba de vacío de gran alcance 9.The 5.5kw es utilizada por nuestro ranurador
tornillos de la bola de 10.Taiwan TBI con la alta precisión
alta transmisión exacta del piñón 11.Using y del estante
Parámetros técnicos del ranurador de madera del CNC del atc | Modelo | DEK-1325C |
| X, Y, zona de trabajo del eje de Z | 1300*2500*300m m |
| Estructura entera | Estructura de acero soldada del pórtico |
| Superficie del vector | vector de la adsorción del vacío con la bomba de vacío 5.5KW |
| X, Y, estructura de Z | Carril de guía linear cuadrado de Taiwán HIWIN con el diámetro de 30m m |
| X, estructura de Y | Transmisión de estante y del piñón, velocidad y más estable;
Y - mecanismo impulsor doble del motor |
| Estructura de Z | Tornillo importado de la bola, alta precisión |
| Régimen de ralentí máximo | 50m/min |
| Velocidad de trabajo del máximo | 30m/min |
| Colocar exactitud de nuevo | ±0.05mm |
| X exactitud de trabajo de Y Z | < 0=""> Estructura entera El eje de rotación del ATC de Italia es un arranque de cinta en madera, aluminio y plásticos del grabado. El eje de rotación 9KW/12HP es caracterizado por su confiabilidad extremadamente alta y las velocidades completamente programables a partir del 6000 a 18000 revoluciones por minuto, viene completo con el capo motor neumáticamente retractable del vacío, los cercos estándar del ER y los sostenedores de herramienta ISO30/BT30. El componente mecánico, neumático y electrónico cada uno experimenta una fase de pruebas doble que garantice normas de calidad óptimas. |
| Eje de rotación | eje de rotación de 9.0KW HSD |
| Velocidad giratoria del eje de rotación | 6000-18000rpm/min |
| Diámetro de herramientas | Φ3.175 - Φ20 |
| Cerco la talla | ER 32 |
| Lenguaje de la operación | Código de G (plt, mmg, uoo, bmp) |
| Sistema de conducción | Motor servo de Japón Yaskawa |
| Sistema operativo | Sistema de control de Taiwán SYNTEC |
| Voltaje de funcionamiento | AC380V, 3ph, 50-60Hz |
| Software | Software de UcancamV8/de Type3/de Artcam (opción) |
Regulador:Special del regulador de Taiwán Syntec para el ranurador de madera del CNC del ATC, con MPG para la colocación de la alta exactitud. Es capaz de mecanismos impulsores del flash del USB y es muy fácil que los utilizadores hagan el cableado y puede salvar mucho tiempo. Utiliza eje de 4 servos + 1 eje de rotación, las hachas simultáneamente interpoladas pueden ser el eje 4, y tiene función de la protección de apagón.
El eje de rotación del ATC con polvo-bordea la pista:El eje de rotación del ATC de Italia es un arranque de cinta en madera, aluminio y plásticos del grabado. El eje de rotación 9KW/12HP es caracterizado por su confiabilidad extremadamente alta y las velocidades completamente programables a partir del 6000 a 18000 revoluciones por minuto, viene completo con el capo motor neumáticamente retractable del vacío, los cercos estándar del ER y los sostenedores de herramienta ISO30/BT30. El componente mecánico, neumático y electrónico cada uno experimenta una fase de pruebas doble que garantice normas de calidad óptimas.
Guía cuadrada linear: Guía cuadrada linear de Hiwin los 30MM, es un tipo ultra-pesado que alcanza una alcantarilla grooved profunda con su diámetro más aproximado al diámetro de bola y tiene alta resistencia de la rigidez, de la vibración y de choque, y las características que humedecen, que se requieren para las máquinas de herramientas.
Lubricador central del petróleo:Más fácil lubricar las unidades de la guía regularmente, apenas tirar de ella suavemente y el petróleo irá cuando es necesario.
Vector y bomba del vacío:Vector completamente dividido en zonas del vacío que permite que el operador cambie fácilmente de la hoja llena que procesa a un proceso más pequeño de la parte. Las zonas se pueden apagar fácilmente con los interruptores en el frente de la máquina. Las juntas se pueden también encaminar para acomodar varios tallas y estilos materiales. La bomba de vacío de la refrigeración por aire ofrece bastante potencia de llevar a cabo el material en el vector del vacío.
Aplicaciones del ranurador de madera del CNC del atc
Material: la madera, madera contrachapada, PVC, ABS cubre, el acrílico, el aluminio, el latón etc.
