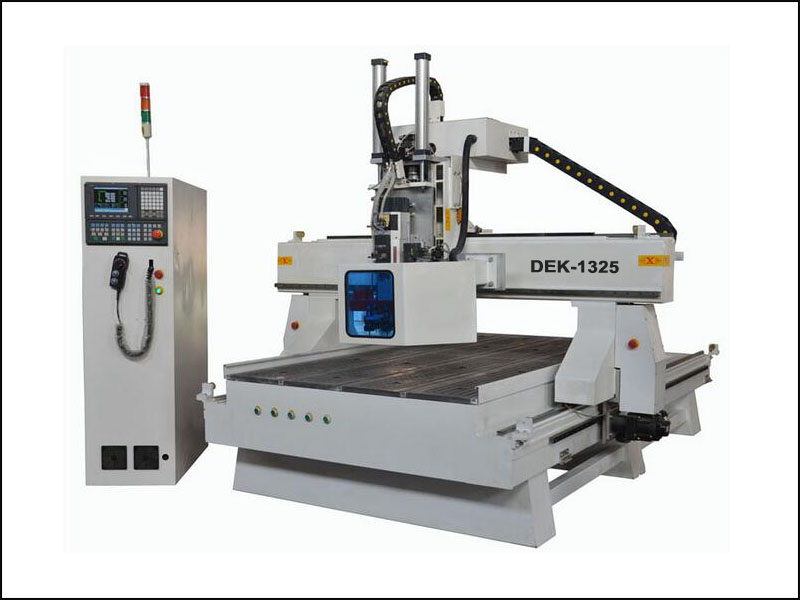

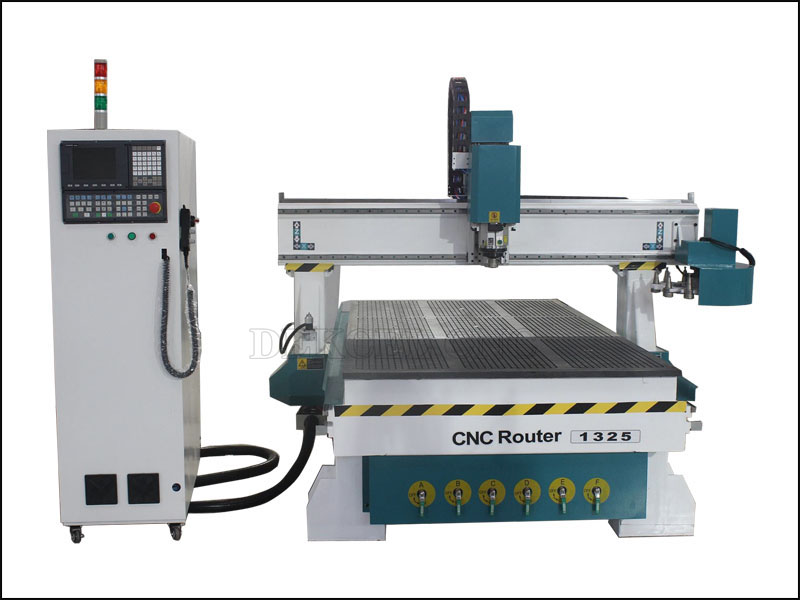

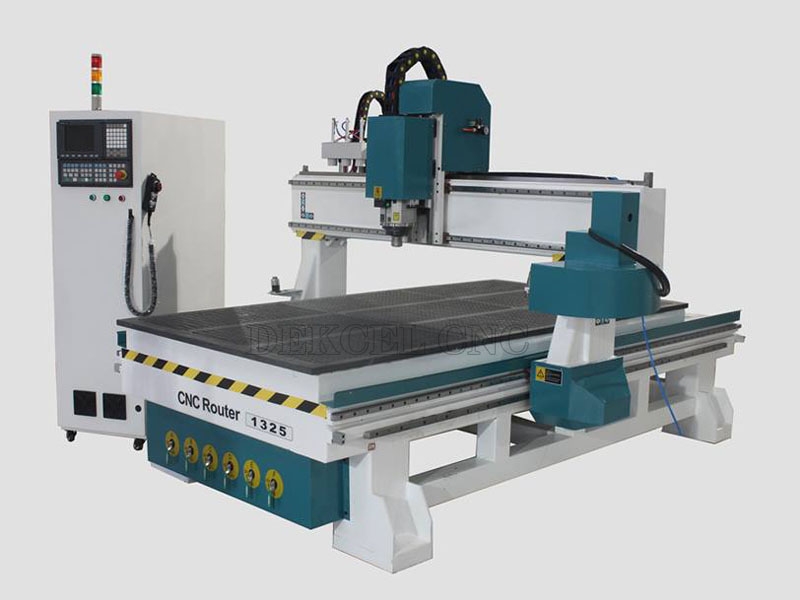

Máquina de la carpintería del ranurador del CNC del ATC 4x8

Con el sistema auto del cambio de la herramienta, la máquina de la carpintería del atc puede salvar mucho más hora y energía de cambiar las herramientas. Muy conveniente para el complejo alinea las puertas de madera, fabricación de las ventanas… para el ranurador del CNC del atc, nosotros utilizan componentes de calidad superior: 1) sistema de control del syntec de Taiwán. 2) eje de rotación de la refrigeración por aire del atc de HSD de Italia, 3) motores servos y programas pilotos originales de Japón YASKAWA.

Cantidad:
  • DEK-1325C
  • DEKCEL
  • 008



 Característica de la máquina de la máquina de la carpintería del atc

 la salida 1.When proporcionaremos a los vídeos para el entrenamiento.

 2. Una estructura equipada más constante y más fuerte de la base con acero grueso de la T-dimensión de una variable

 3. Equipado del eje de rotación de la refrigeración por aire de 9kw Italia HSD, más de gran alcance, bastante para cortar más materiales del espesor

 4. El sistema de engrase auto, apenas empujando la maneta entonces puede realizar el engrase entero de la máquina, muy conveniente.

 5. Colector de polvo, ayudando a aspirar el polvo, polvo que muele, manteniendo la máquina limpia.

 6. Sistema de control de Taiwán SYNTEC con el panel de control industrial.

 7. Carril de guía cuadrado de Taiwán HIWIN con la transmisión del diámetro de 30m m, de la alta precisión y del tiempo de la larga vida, de estante y del piñón, de alta velocidad.

 8. Vector de la adsorción del vacío con la bomba de vacío 5.5KW, puede fijar los materiales por adsorción en el vector, más estable al grabar las puertas de madera.

 9. Motor servo japonés y programas pilotos de YASKAWA.

 10. Función de re-carving después de punto y de potencia de desempate apagado, reduciendo perder de los materiales.

 11. Buena compatibilidad de software, todas las clases de CAD/CAM, tales como software de grabado de Typ3, de ArtCam, de Castmate, de UcanCam, de Artcut, Coredraw, etc.



 Configuración de la cañería de la máquina de la carpintería del ATC

 1) Zona de trabajo: 1300mm*2500mm*300m m

 2) Vector de la adsorción del vacío con la bomba de vacío 5.5KW

 3) La estructura de acero de molde espesa hasta 8m m

 4) Sistema del regulador de SYNTEC

 5) Motores servos y programas pilotos de YASKAWA

 6) 9.0 eje de rotación del ATC del kilovatio HSD

 7) Cambio auto de la herramienta con 10 herramientas

 8) Sistema de engrase automático

 9) Guía cuadrada de Taiwán HIWIN



 Parámetro del técnico


 X, Y, zona de trabajo de Z  1300*2500*200m m
 Mecanismo impulsor y motor  Programa piloto y motor de Japón Yaskawa
 Eje de rotación  HSD 9.0kw aire-que refresca el eje de rotación del ATC (18.000 revoluciones por minuto) importado de Italia
 Inversor de la frecuencia  inversor de la frecuencia del delta VFD-B de 11kw Taiwán
 Vector de máquina  T-ranura del perfil y vector de aluminio del vacío
 X, Y, exactitud que viaja de Z Potioning  ±0.05/300mm
 X, Y, Z que viaja colocando exactitud de nuevo  ±0.05mm
 Capítulo

 Tubos cuadrados de acero espesados grandes, espesor hasta 8m m
 Sistema de transmisión  X, estructura de Y: Estante y piñón helicoidales
 Estructura de Z: Ballscrew de Taiwán TBI
 Guía  Órbita cuadrada 30m m de Taiwán HIWIN
 Tarifa rápida máxima del recorrido  40.000 mm/min
 Velocidad de trabajo máxima  32.000 mm/min
 Voltaje  220V-380V/50HZ
 Lenguas de mando  Código de G
 Sistema de control  Sistema de control de Syntec con la rueda de la maneta
 Software

 Versión del inglés Type3 Versión del inglés de Artcam
 Parada de límite  Adicional-viajan la parada de límite y la parada de límite dura
 Parada Emergency e interruptor

 Parada emergency de Japón Omron e interruptor de SCHNEIDER
 Talla del conjunto y del conjunto                                    3200*2100*1900m m (12.8CBM)
 Peso  N.W. 1600 KILOGRAMOS
 G.W. 1750 KILOGRAMOS

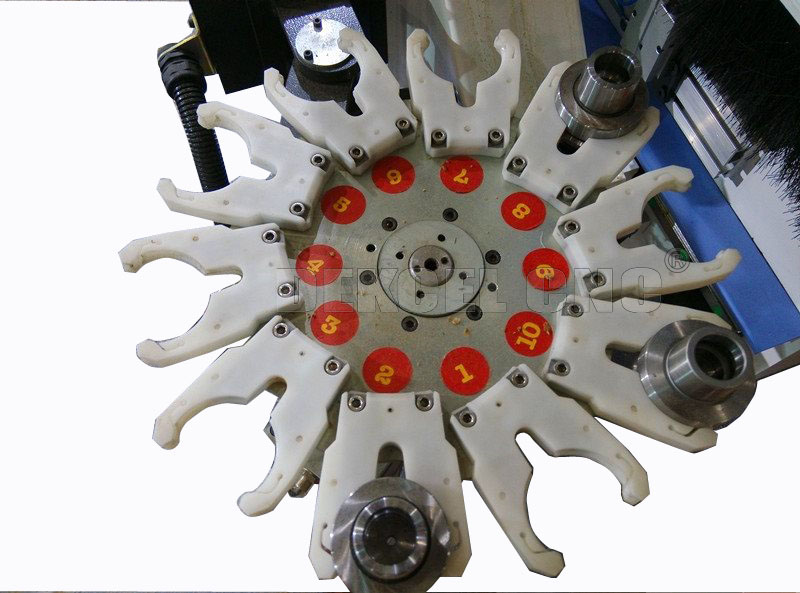

 compartimiento del cambiador de 10 herramientas

 ranurador del CNC del cambiador de la herramienta

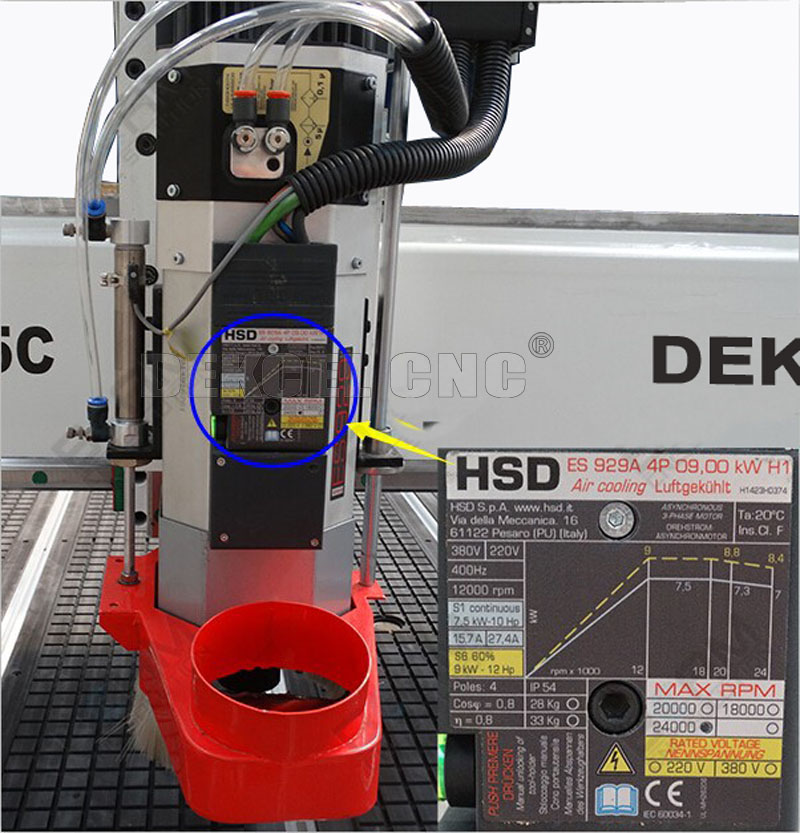

 eje de rotación de la refrigeración por aire del eje de rotación de 9.0KW HSD

 eje de rotación de la refrigeración por aire de 9.0kw HSD

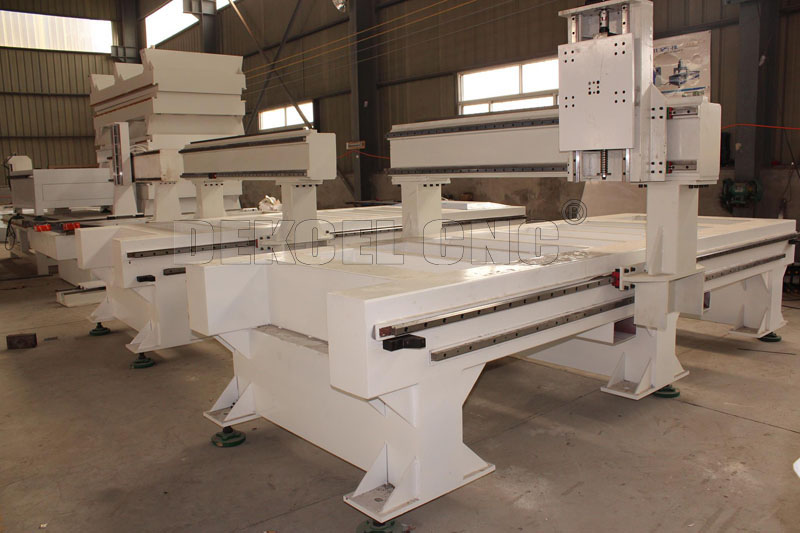

 carrocería más fuerte pesada del espesor de 10m m

 carrocería del ranurador del CNC del atc

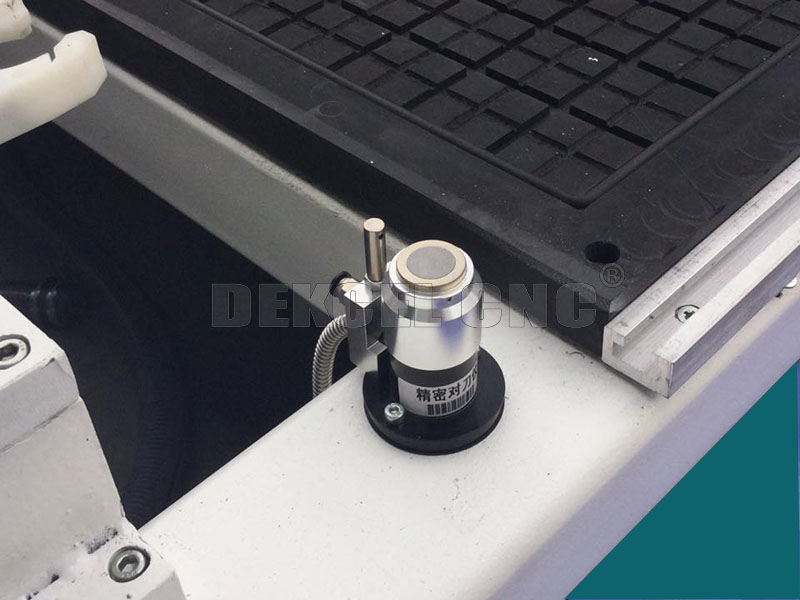

 Sensor de la herramienta de la precisión

 Sensor de la herramienta de la precisión

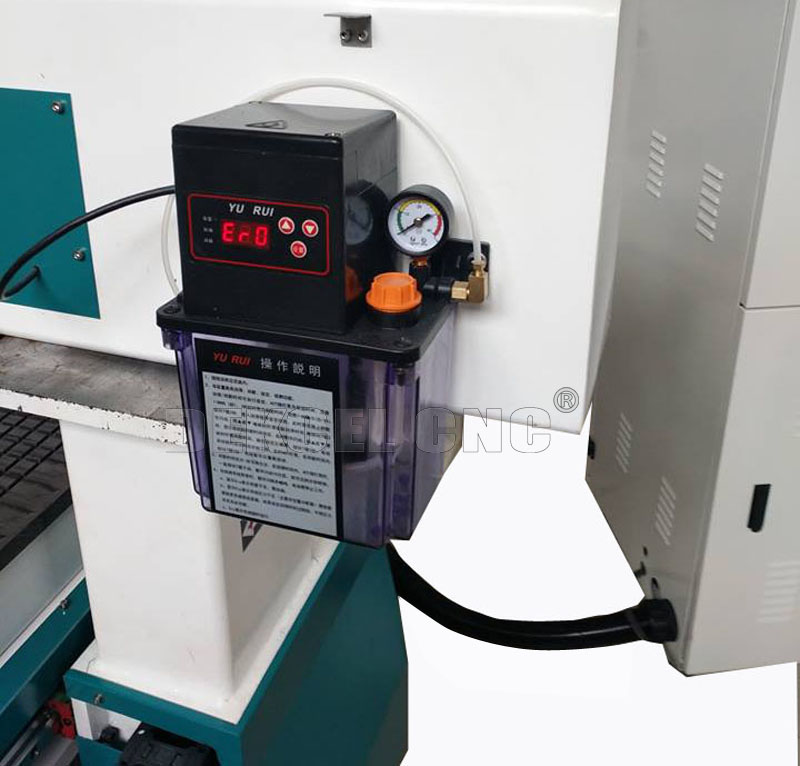

 Sistema de inyección automático del petróleo

 Sistema de inyección automático del petróleo

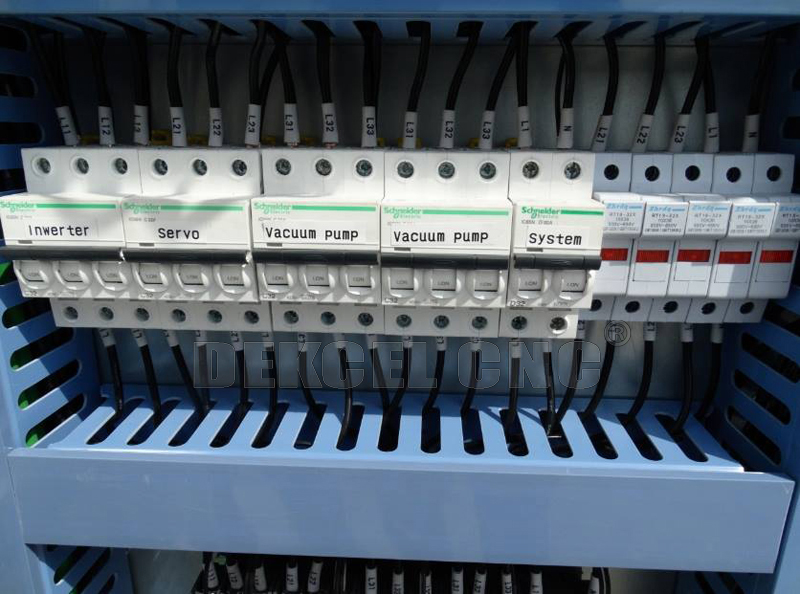

 dispositivo eléctrico de schneider

 dispositivo eléctrico de schneider


 El control de calidad interno

 #. En el proceso de la producción, nuestros ingenieros técnicos profesionales revisan el proceso para asegurar la calidad de productos
 #. Cada máquina se debe probar antes de la salida por 8 horas, todas se califica absolutamente.
 #. 18 meses de garantía de la máquina entera.
 #. Las piezas principales (excepto los materiales consumibles) serán cambiadas gratuitamente si hay cualquier problema
 durante el período de garantía.
 #. Curso de la vida sin necesidad de mantenimiento de carga.
 #. Proporcionaremos a las piezas consumibles en un precio de la agencia cuando usted necesita el reemplazo.
 #. La máquina se ha ajustado antes de salida.
 #. Nuestro personal puede ser enviado a su compañía para instalar o para ajustar en caso de necesidad.





 Aplicación de la máquina de la carpintería del atc

 Industria de los muebles: conveniente para procesar la puerta de cabina, puerta de madera, muebles de madera sólida, muebles del panel, ventanas, vectores y sillas, etc. de madera.



 Industria de la decoración: la pared, placas de la onda, haciendo publicidad de tarjetas, muestra que hace, acrílico, PVC, tarjeta de la densidad, vidrio orgánico, los metales suaves tiene gusto del aluminio y cobre, etc.



 Industria de la artesanía: una variedad de diseños exquisitos y texto grabados en piedra artificial, la madera, el bambú, el mármol, la tarjeta orgánica, las placas del color y otros materiales.



 Otros productos de madera: rectángulo estéreo, escritorio del ordenador, instrumentos musicales, etc.

 adaptado para procesar el panel, los materiales de aislamiento, plástico, resina de epoxy, carbón mezclaron el compuesto, el etc.


 muestra de la máquina de la carpintería del CNC
