Configuración
área #Working: X-680mm, Y-320mm, Z-550mm. (La talla puede modificado para requisitos particulares)
eje del #AB, eje de A 360 grados, eje de B 90 grados.

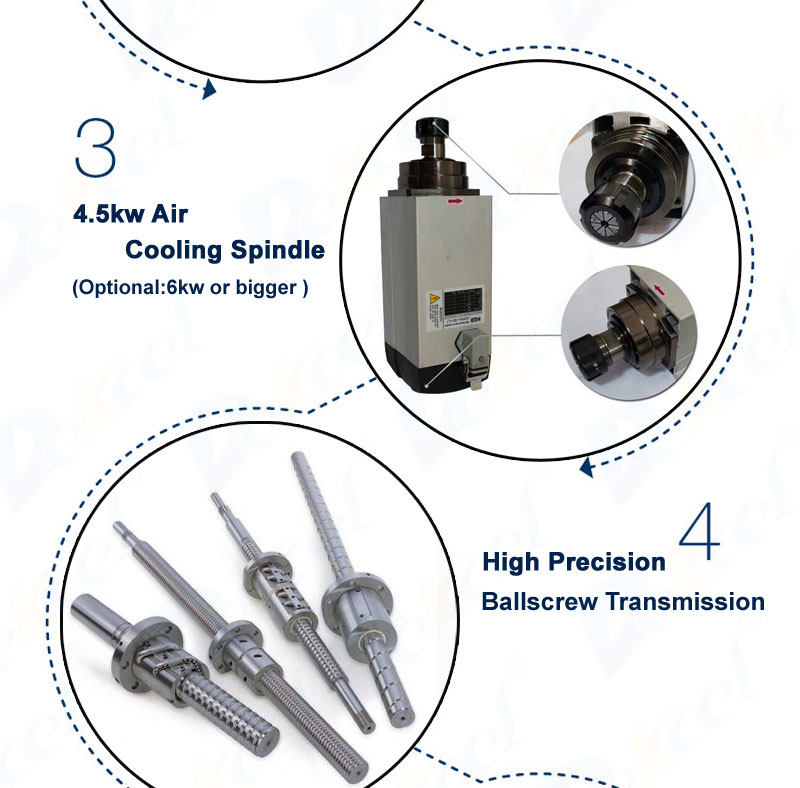

eje de rotación de la refrigeración por aire de China de #4.5KW
Carriles cuadrados #Taiwan de Hiwin
#X, Y, transmisión del tornillo de la bola de la alta precisión del eje de Z
inversor #Fuling

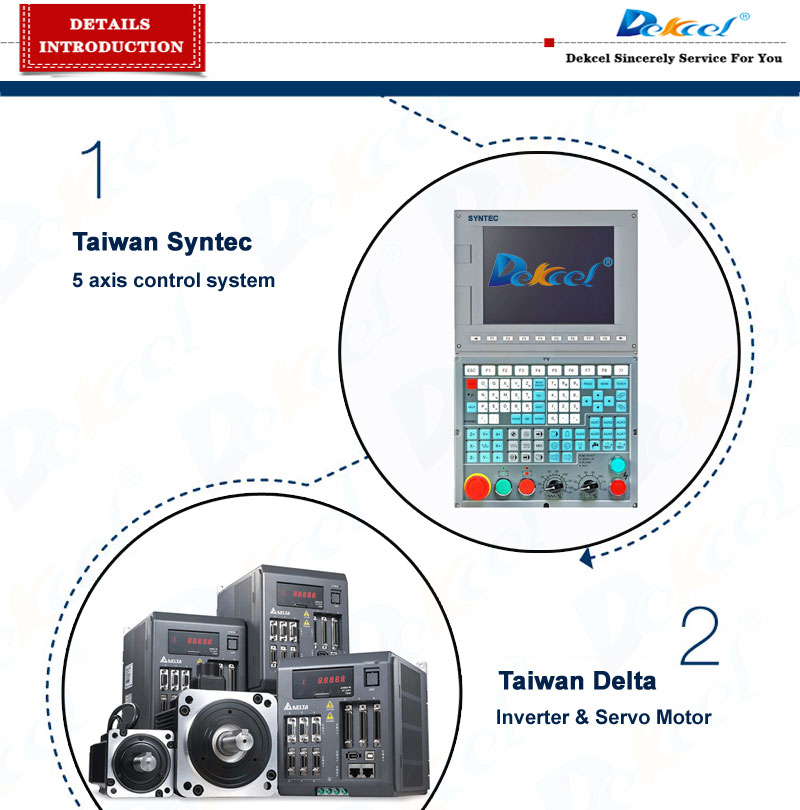

Motor servo y programas pilotos del delta #Taiwan
sistema de control #Taiwan del syntec
Características de talla de madera de la ventaja del eje de la máquina 5 del ranurador del CNC 1) Adoptar la alta precisión, de gran alcance, y el sistema de proceso avanzado del CNC de la velocidad rápida
2) Todos los componentes se importan de marcas de fábrica superiores internacionales.
3) el acoplamiento del Cinco-eje es conveniente para el proceso superficial tridimensional completo de la talla pequeña y media.
4) El control de la diversidad puede controlar por separado la velocidad de proceso, régimen de ralentí, cortando velocidad, mejora grandemente la calidad del producto procesado y eficacia del proceso.
Parámetro de Techinical del eje de talla de madera de la máquina 5 del ranurador del CNC | Modelo | Ranurador del CNC del eje DEKCEL-M360 5 |
| Zona de trabajo | Eje X: 680m m;
Eje de Y: 320m m;
Eje de Z: 550m m;
Un eje: 360 grados;
Eje de B: grado ±90 |
| Longitud del objeto | los 300MM-600M (o modificado para requisitos particulares como sus peticiones) |
| Motor del eje de rotación | eje de rotación de la refrigeración por aire 4.5kw (opcional: 6kw o un motor más grande del eje de rotación) |
| Vía guía | carril linear cuadrado |
| Conducir el modo | modo del mecanismo impulsor del ballscrew |
| Filetea el diámetro | 3.175, 4,6,8,10,12,12.7m m |
| Motor impulsor | Motor servo del delta de Taiwian |

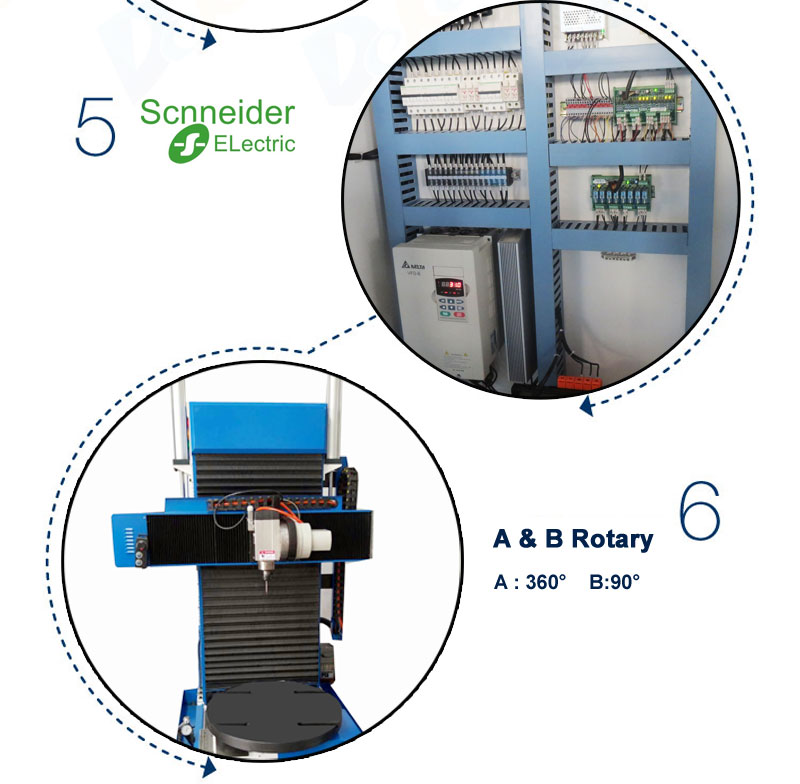

| Componentes electrónicos | Componentes electrónicos alemanes de Schneider |
| Cables | Shanhai Ehu |
| Interruptor de límite | Taiwán Omron |
| Precisión de la prueba de la vía guía | 0.001 |
| Precisión de la prueba del Ballscrew | 0.001 |
| Precisión del grabado | 0.05mm/300m m |
| Software del diseño de Compatiable | UG, PowerMill, etc |
| X, Y, modo de conexión de Z | Acoplador alemán de la C-clase |
| Sistema que controla | SYNTEC |
| Velocidad de recorrido | X, Y: 40000mm/min; Eje de Z: 10000mm/min |
| Velocidad del grabado | 20000mm/min |
| Galería del diseño | enviamos para libre |
| NOTAs | Las máquinas se pueden modificar para requisitos particulares como usted requirieron
|
Alrededor plazo de expedición
Como el fabricante, prestamos más atención a la calidad. La máquina será probada tan bien entonces le la envía. El plazo de expedición es cerca de 30 días laborables .because que debemos asegurarnos que todas las cosas estén listas, después que puedan enviarle la máquina.
Nuestra ventaja del conjunto
el caso de madera 1.Our está después de tratamiento de la fumigación. No necesitar enmaderar el examen, salvando tiempo del envío.
2.All los recambios de la máquina fueron cubiertos por algunos materiales suaves, principalmente usar las lanas de la perla.
Evitando todos los daños que podrían suceder en el proceso de la salida. Entonces abrigo plástico cubierto hacia fuera él firmemente, cerciorarse de intacto de los materiales suaves cubiertos, también de evitar impermeable y de prueba del moho.
3.The extremo es caso de madera con encofrado fijo.
la parte inferior 4.The del caso de madera tiene gato firme del hierro, conveniente a la dirección y al transporte.
Industria de la aplicación del eje de talla de madera de la máquina 5 del ranurador del CNC
1. Industria del molde: bastidor. coche. utensilios de cerámica y de la colada, vapor, lancha a remolque, vuelo espacial, industria química, generación de las energías eólicas, tráfico ferroviario, andArtworks.
2. Industria de transformación tridimensional: piedra en grande de proceso, corte del borde de FRP, resina de proceso y otros carburos sólidos.
3. Industria de enseñanza de la experiencia: Sillas y otros muebles que necesitan el proceso 3D.
Material de la aplicación
Todas las clases de madera, de la burbuja de la espuma de poliestireno (EPS), de resina, de yeso, de fatlute y de otros materiales compuestos del carburo del no metal
