Eje de la máquina 4 del grabado y del ranurador del CNC de la espuma

Eje de la máquina 4 del grabado y del ranurador del CNC de la espuma, conveniente para la espuma del grabado EPS, el molde de madera del bastidor, la decoración interior del automóvil, el plástico de la ingeniería y otros materiales del no metal.
Cantidad:
  • Eje DEK-2030M-4

  • DEKCEL

  • 071

  Características del eje del ranurador 4 del CNC de la espuma
 Zona de trabajo eficaz: 2000x3000x1200m m
 Eje de rotación del ATC de Italia 9.0KW HSD
 el 4to eje puede mover ±180°
 Inversor del DELTA de Taiwán: 5.5kw
 Programa piloto servo 850KW de Japón YASKAWA
 Modelo del eje 6MB del sistema de control de Taiwán SYNTEC 4
 Engranaje de estante helicoidal para X, eje de Y, tornillo de la bola de Taiwán TBI para el recorrido de Z
 Tornillo de la bola de Taiwán TBI con la alta precisión
 Estructura dividida de la base de la estructura, fijando con los tornillos
 Vector de funcionamiento: vector de funcionamiento de la T-ranura.
 Reductor de Japón Shimpo

  Ventajas del eje del ranurador 4 del CNC de la espuma
 Carril de guía autolubricador, de siempre sin necesidad de mantenimiento de Taiwán.
 Eje de rotación de alta velocidad italiano, con la velocidad superior de 18000rpm, del máximo guaranteering procesando eficacia y productividad.
 El vector de funcionamiento entero echó por la arena de la resina. El recocido y otros métodos del tratamiento térmico se aseguran de que la estructura entera esté probada al límite para la robusteza y la confiabilidad.
 El regulador de Taiwán lee los códigos de una manera eficiente. La simulación en línea y la función de supervisión están disponibles. Procesando eficacia y seguridad se garantizan.



 Parámetros del técnico del eje del ranurador 4 del CNC de la espuma




 Descripción




 Parámetro




 X, Y, zona de trabajo de Z




 2000x3000x1200 mm*±180°




 Zona de trabajo eficaz




 2860x3500x1450 milímetro




 X, Y, Z que viaja colocando exactitud




 ±0.01/300mm




 X, Y, Z que coloca exactitud de nuevo:




 ±0.01mm




 Superficie del vector




 vector de la T-ranura




 Capítulo




 Estructura dividida de la base de la estructura, fijando con los tornillos




 X, estructura de Y




 Engranaje de estante helicoidal, guía linear de 4pcs HIWIN #35




 Estructura de Z




 Tornillo de la bola de TBI, resbalador de 4 PC




 Consumo de energía máximo




 (Sin el eje de rotación) 6Kw




 Tarifa rápida máxima del recorrido




 40000mm/min




 Velocidad de trabajo del máximo




 30000mm/min




 Potencia del eje de rotación




 ATC 9.0KW de HSD




 Velocidad del eje de rotación




 0-18000RPM




 Motores impulsores




 Servo de Japón 850W YASKAWA




 Voltaje de funcionamiento




 AC380V/50/60Hz, 3PH (opción: 220V))




 Lengua de mando




 Código de G




 Sistema operativo




 Sistema de control de SYNTEC 6MB




 Interfaz del ordenador




 USB




 Memoria Flash




 los 512M




 Cerco




 ER30




 X, resolución de Y




 <0>

 Vector de funcionamiento: vector de funcionamiento de la T-ranura.
 Consumo de energía máximo
 Compatibilidad de software
 Reductor de Japón Shimpo
 (Sin el eje de rotación) 6Kw
 UG, molino de la potencia
Ventajas del eje del ranurador 4 del CNC de la espuma
 Tarifa rápida máxima del recorrido
 Temperatura corriente del ambiente
 Carril de guía autolubricador, de siempre sin necesidad de mantenimiento de Taiwán.
 40000mm/min
 0 - 45 centígrados
 Eje de rotación de alta velocidad italiano, con la velocidad superior de 18000rpm, del máximo guaranteering procesando eficacia y productividad.
 Velocidad de trabajo del máximo
 Higrometría




 Compatibilidad de software




 UG, molino de la potencia




 Temperatura corriente del ambiente




 0 - 45 centígrados




 Higrometría




 el 30% - el 75%




 Picosegundo: Toda la zona y especificaciones de trabajo se pueden modificar para requisitos particulares según sus peticiones.

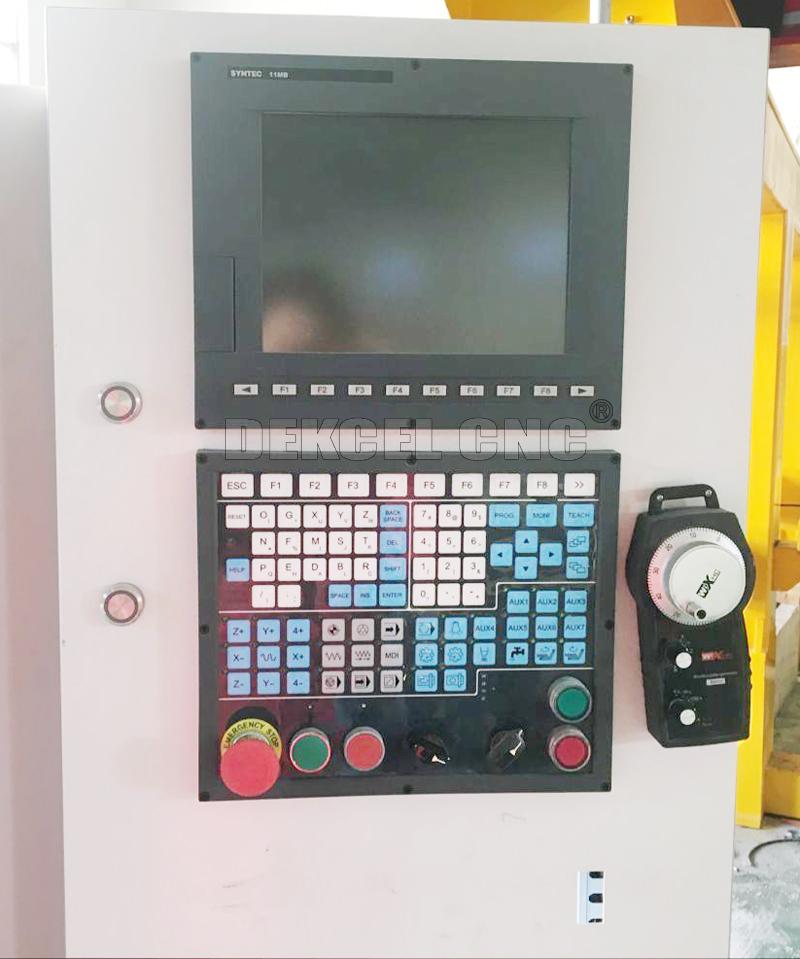

 Tiene la función del tiempo del proceso del pronóstico. Taiwán importó el sistema de control de Syntec puede trabajar totalmente fuera de línea y no toma ningunos recursos del ordenador.



1

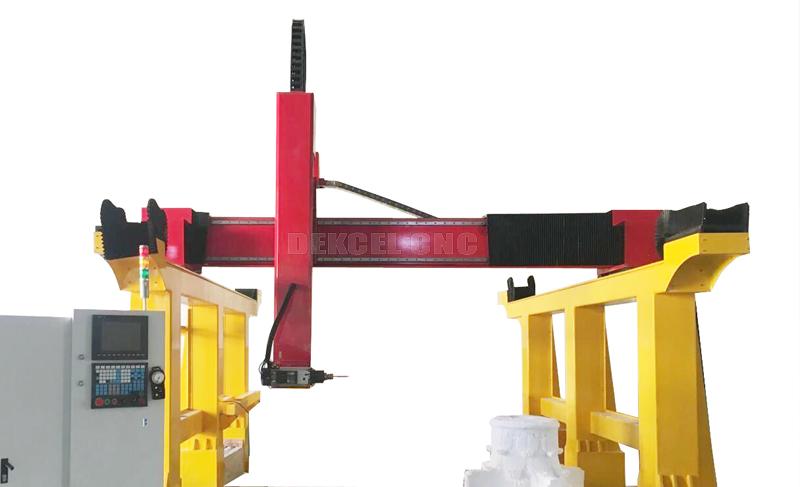

La carrocería pesada del listón del acero duro, guarda estabilidad del funcionamiento de la máquina la alta. La máquina entera se suelda con la estructura de acero inconsútil, ocupándose de Tiempo-tratamiento, la estabilidad es excelente, nunca ser deformida.
2

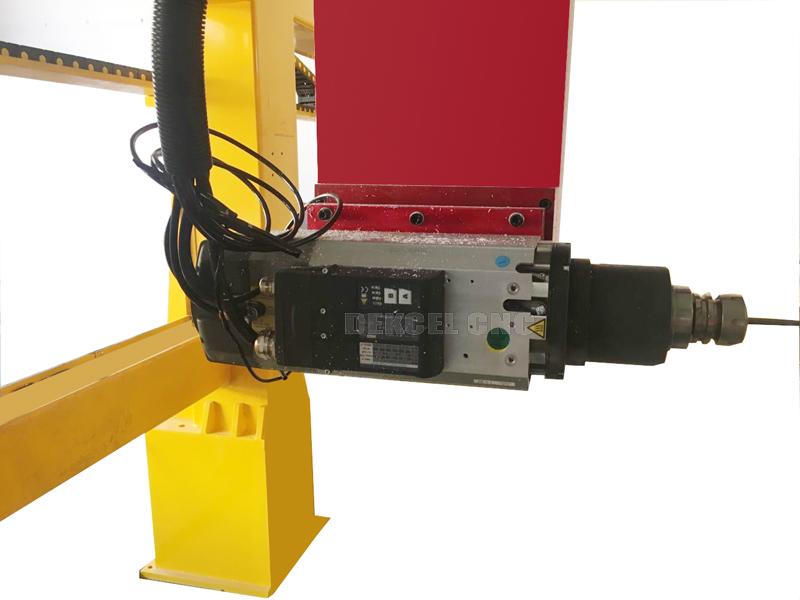

El eje de rotación del ATC de HSD 9.0KW, puede girar 180 grados.
3

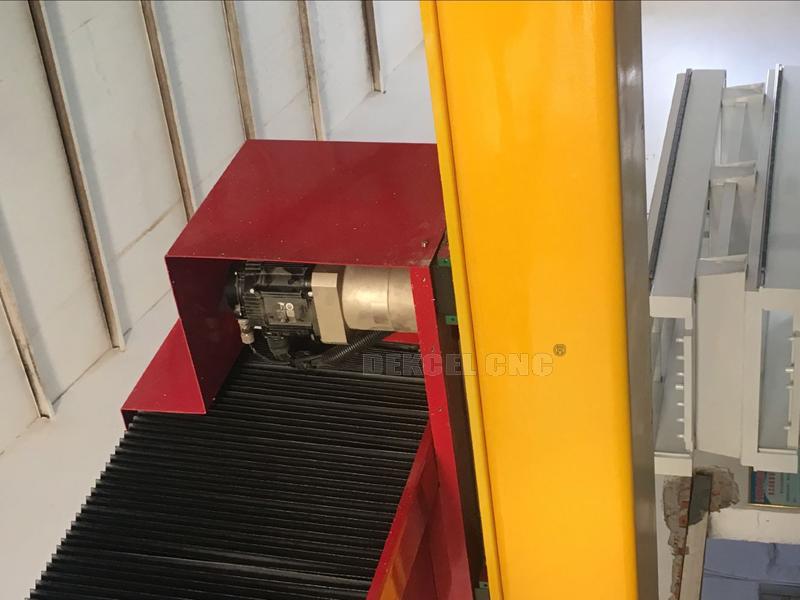

Motor servo de Japón YASKAWA del poder más elevado con el reductor famoso de la marca de fábrica.
4

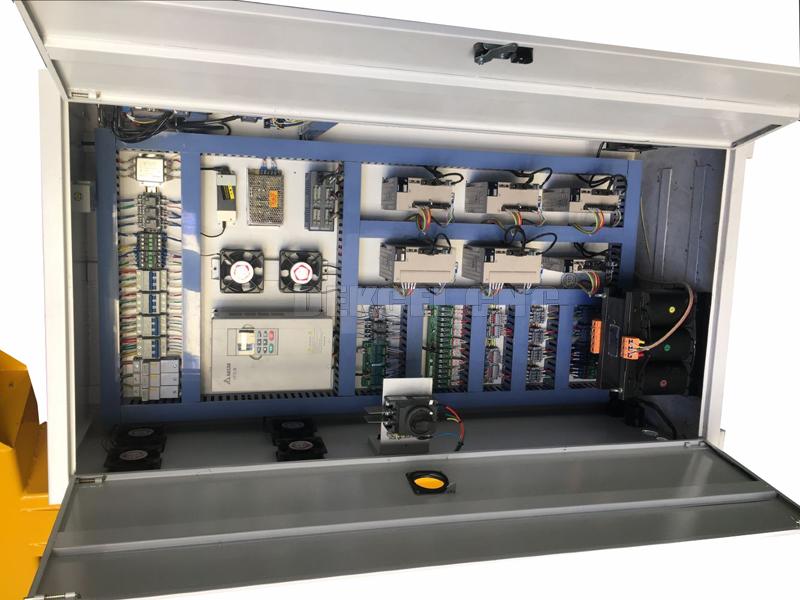

Rectángulo de control de la máquina del engraving&router del CNC del eje de la espuma 4
5
  Materiales aplicables
 Madera, EPS (cualquie clase de espuma) y materiales del no metal.

 1. Industrias del molde:    el vario molde no-metálico grande de la escultura puede ser determinado conveniente para cualquier clase del molde de la espuma (EPS), del modelo de nave de madera, de la aviación modelo de madera y del otro molde de madera.
 2. Industria de la espuma: Puede tallar y cortar en cualquier clase de la espuma (EPS), hacer el proceso el 2.o y de la dimensión 3D.
 3. Dimensión tres: con el eje 4, el diámetro grande rotatorio, puede hacer cualquier clase del cilindro 3D material y moldear el proceso para la industria del anuncio, el paño y la industria de zapatos

 Proceso de efecto:
  Eje del ranurador 4 del CNC de la espumapuede fabricar los efectos siguientes: grabado, corte, el moler, perforando, relevación, sombra, enchasement y así sucesivamente.

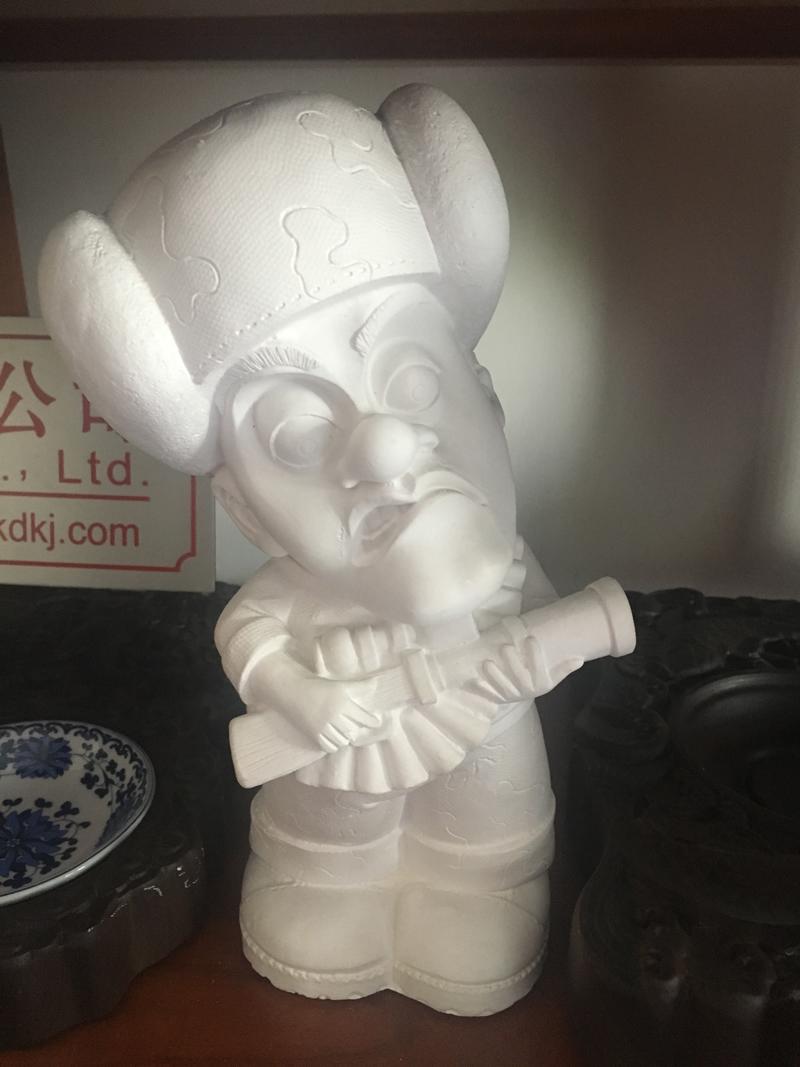

  máquina del ranurador del CNC del eje de la espuma 4

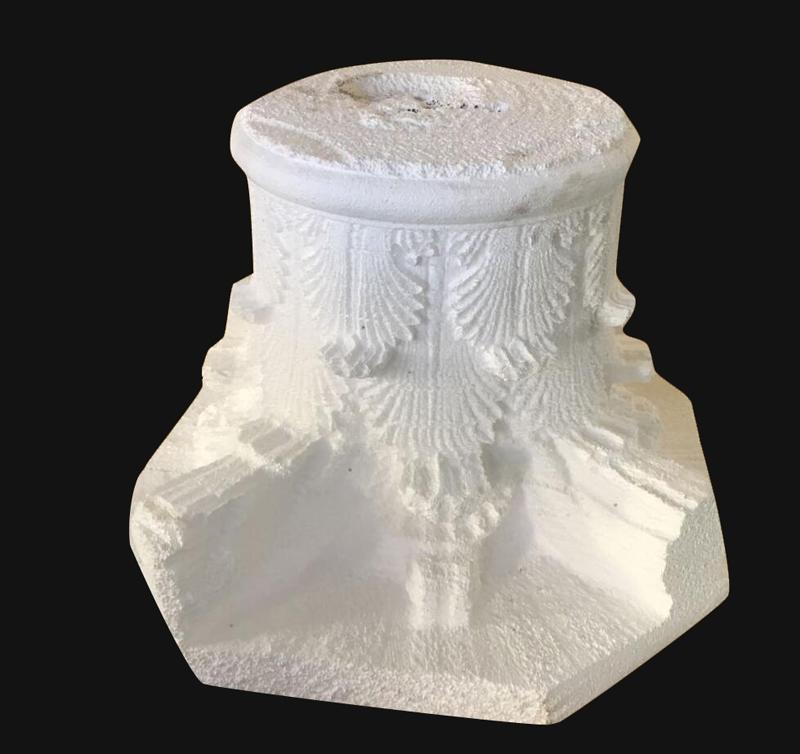

  eje de la máquina de grabado del ranurador del CNC 4

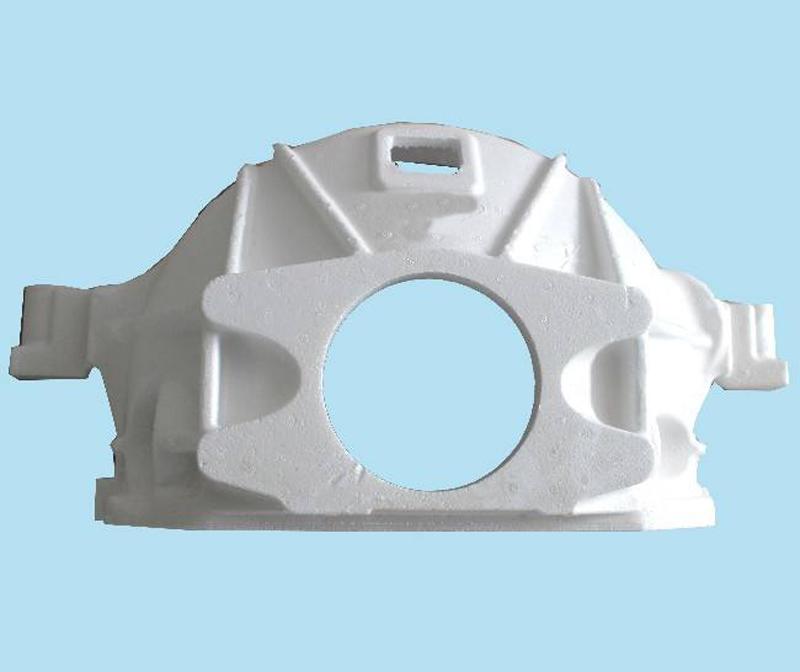

  eje de la máquina de grabado del CNC de la espuma 4
