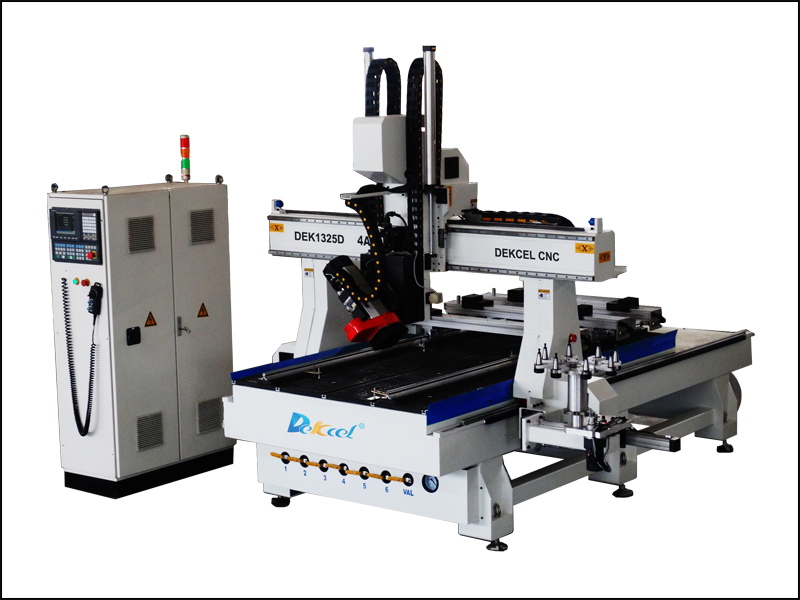

Fabricante 1325 del eje del ranurador 4 del CNC de Dekcel

El eje del ranurador 4 del CNC de DEKCEL que las características estándar incluyen un eje de rotación de alta frecuencia italiano, el eje de rotación (eje de B) pueden girar +/- 90 grados, para la ranura lateral que muele, perforación, cortando, ojo de la cerradura, muy conveniente para procesar en de diversa talla superficial. El fabricante DEKCEL del eje del profesional 4 puede apoyarle buen ranurador del CNC y buen servicio.

Cantidad:
  • Eje DEK-1325-4
  • Dekcel
  • 001



 Características

 1, eje del ranurador 4 del CNC de DEKCEL, está especialmente para el trabajo 4D, el eje de A puede girar +/- 180 grados.

 2, las piezas principales de la máquina son todos de surtidores famosos del mundo, tales como sistema de control de Syntec 6MB, los motores servos de Yaskawa, reductor de Francia, eje de rotación de HSD, inversor del delta y la bomba de vacío de Becker, todos los componentes es de arranques de cinta globales.

 3, con esta máquina de 4 ejes, usted puede hacer diversa talla superficial, la arco-superficie que muele, la superficie de la curva que trabaja a máquina para los trabajos 4D, como artes shaped especiales, puertas dobladas o cabinas.

 4, puede trabajar en espuma, el MDF, el acrílico, la madera, y el metal suave etc.



 Componentes de calidad superior

 1). La carrocería de máquina del eje del ranurador 4 del CNC es fuerte, de alta precisión, confiable y durable.

 2). Tornillo de alta precisión importado de la bola, que moviéndose suavemente, para asegurar la alta precisión de la máquina.

 3). El automóvil bien conocido de HSD filetea el eje de rotación del cambiador, capacidad fuerte del corte, de poco ruido, de asegurar la máquina que trabaja por tiempo largo.

 4). Motor impulsor de alto rendimiento para asegurar la velocidad y la exactitud de la máquina.

 5). Memoria específica del punto de interrupción para guardar la talla de estatus cuando potencia apagado, de transformación pronóstico del tiempo y otras funciones en caso de los fallos eléctricos accidentales

 6). Sistema lubricante auto y sistema de control separado, fácil funcionar.

 7). Perfeccionar el diseño, accesorios de calidad superior, para reducir al mínimo el porcentaje de averías de máquina



 Piezas del eje del ranurador 4 del CNC

 Configuración estándar

 Zona de trabajo: 1300*2500*600mm*180degree

 Vector de la T-Ranura (con el perfil de aluminio)

 eje de rotación refrescado aire de 9KW Italia HSD

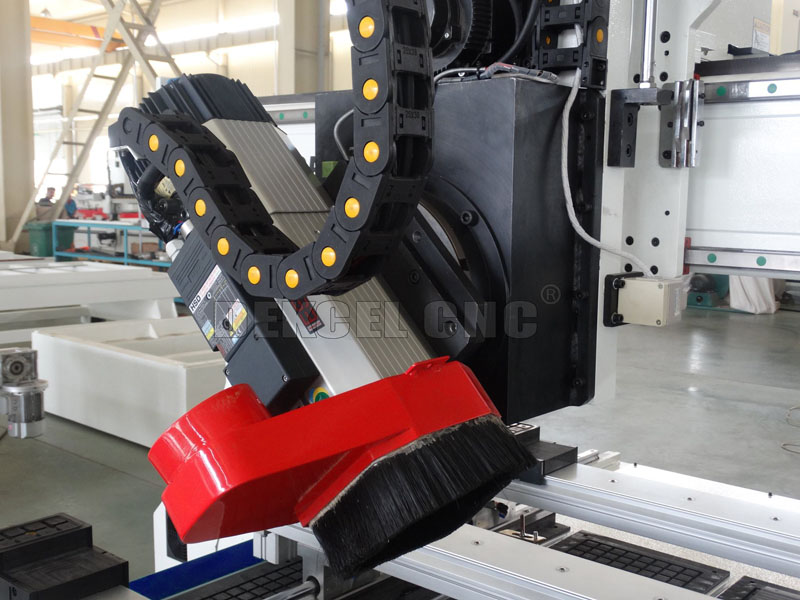

 eje de rotación del hsd de 4 ejes


 Motor servo

 Guía linear de Taiwán HIWIN 30m m

 Ballscrew 32m m de Taiwán TBI

 Sistema de control del syntec de Taiwán

 Inversor del DELTA de Taiwán

 Recambios electrónicos de Siemens

 Interruptor japonés de OMRON

 Voltaje: 3PH 380V 50HZ/60HZ

 Conjunto: caja de la madera contrachapada

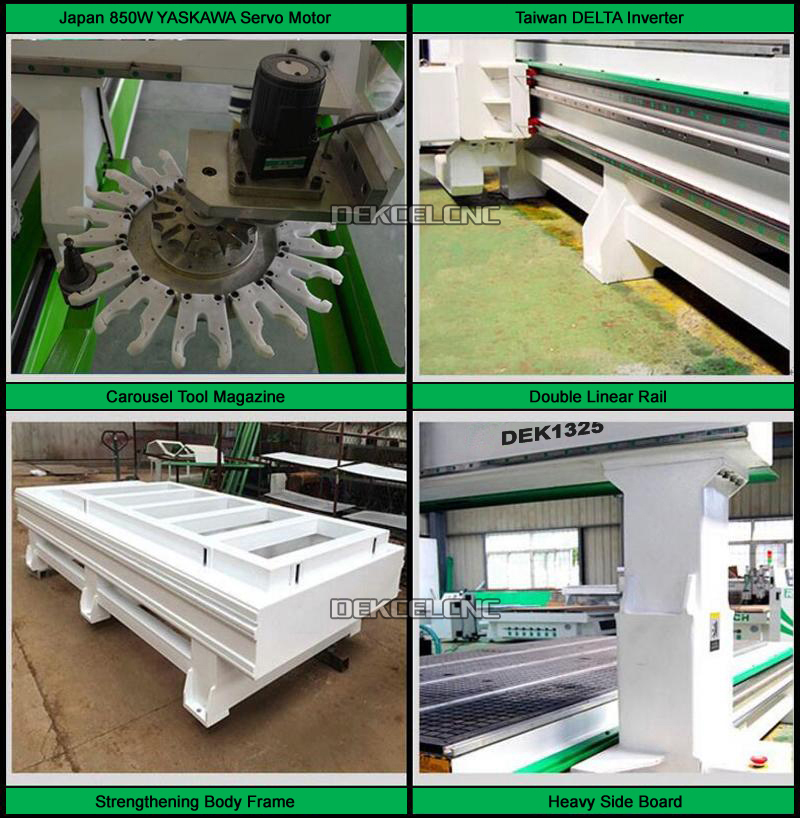

 detalle de madera de la máquina del ranurador del grabado del CNC del aluminio de la espuma del molde de 4 ejes

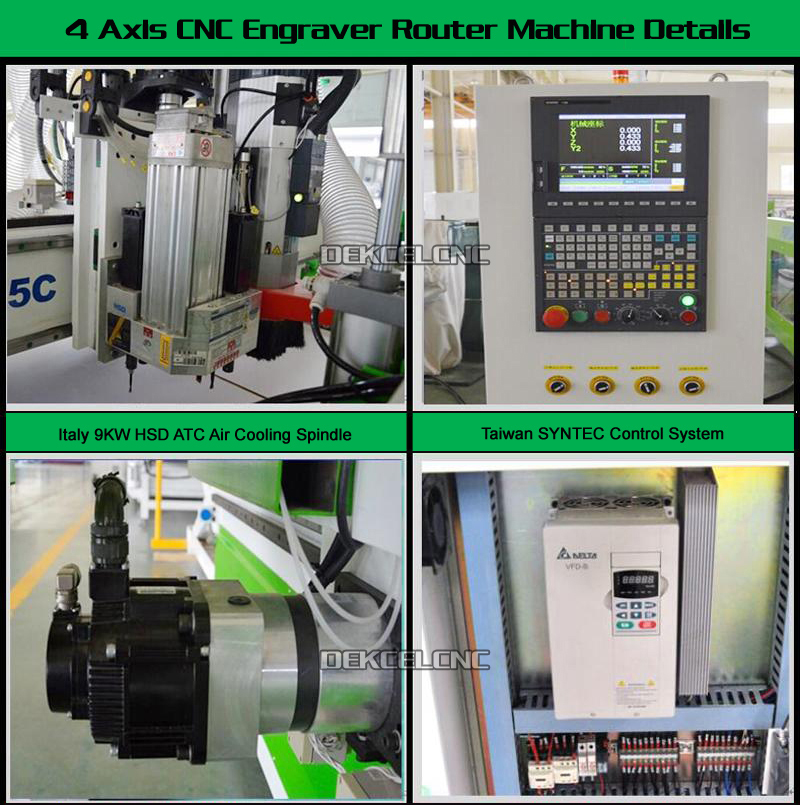

 4 detalles de madera de la máquina del ranurador del grabado del CNC del aluminio de la espuma del molde del eje


 Parámetro técnico del ranurador del CNC de 4 ejes




 Número
 Descripción

 Parámetro

 1

 X, Y, zona de trabajo de Z

 1300x2500x600mm*180degree

 2

 Talla del vector

 1450×2940m m

 3

 X, Y, Z que viaja colocando exactitud

 ±0.03/300m m

 4

 X, Y, Z que coloca exactitud de nuevo:

 ±0.03m m

 5

 Superficie del vector

 El vacío y la T-ranura combinaron (opción: vector de la T-ranura)

 6

 Capítulo

 Estructura de acero grande del tubo

 7

 X, estructura de Y

 Mecanismo impulsor de estante y del piñón,

 Rodamientos lineares del carril de Hiwin

 8

 Estructura de Z

 Rodamientos del carril de Hiwin y tornillo lineares de la bola

 9

 Consumo de energía máximo

 (Sin el eje de rotación) 4.5Kw

 10

 Tarifa rápida máxima del recorrido

 40000mm/min

 11

 Velocidad de trabajo del máximo

 30000mm/min

 12

 Potencia del eje de rotación

 9.0KW

 13

 Velocidad del eje de rotación

 0-24000RPM

 14

 Motores impulsores

 motores de 850W Yaskawa

 15

 Voltaje de funcionamiento

 AC380V/50/60Hz, 3PH (opción: 220V))

 16

 Lengua de mando

 Código de G

 17

 Sistema operativo

 Sistema de control de Syntec

 18

 Interfaz del ordenador

 USB

 19

 Memoria Flash

 los 512M

 20

 Cerco

 ER32

 21

 X, resolución de Y

 <0>
Potencia del eje de rotación
±
N.W.
 Voltaje: 3PH 380V 50HZ/60HZ
Motores servos de Panasonic del delta
eje de rotación del hsd de 4 ejes
Sistema operativo
Componentes de calidad superior
1300x2500x600mm*180degree
9.0KW
0.03m m
Estructura de Z
Compatibilidad de software
1750KG
 Conjunto: caja de la madera contrachapada
Sistema de control de Syntec

 22

 Compatibilidad de software

 Software Type3/UcancameV9 (opción: Software de Artcam)

 23

 Temperatura corriente del ambiente

 0 - 45 centígrados

 24

 Higrometría

 el 30% - el 75%

 25

 Talla del embalaje

 3300X2100X2300m m

 26

 N.W.

 1750KG

 27

 G.W.

 2150KG

 28

 Piezas opcionales

 Capos motor del polvo del colector de polvo para de tres ejes

 Bomba de vacío

 Sistema rotatorio

 sistema de Niebla-enfriamiento

 Motores servos de Panasonic del delta

 Eje de rotación de Colombo





 Aplicación

 El eje del ranurador 4 del CNC de DEKCEL, se diseña para los muebles europeos del estilo, (por ejemplo el sofá, el moldeado de corona, el marco de la pared, la canillera de la escalera, la columna, la barandilla), el interior&exterior, el molde, los arts&crafts, la silla, 3D el trabajo motivos autos etc.

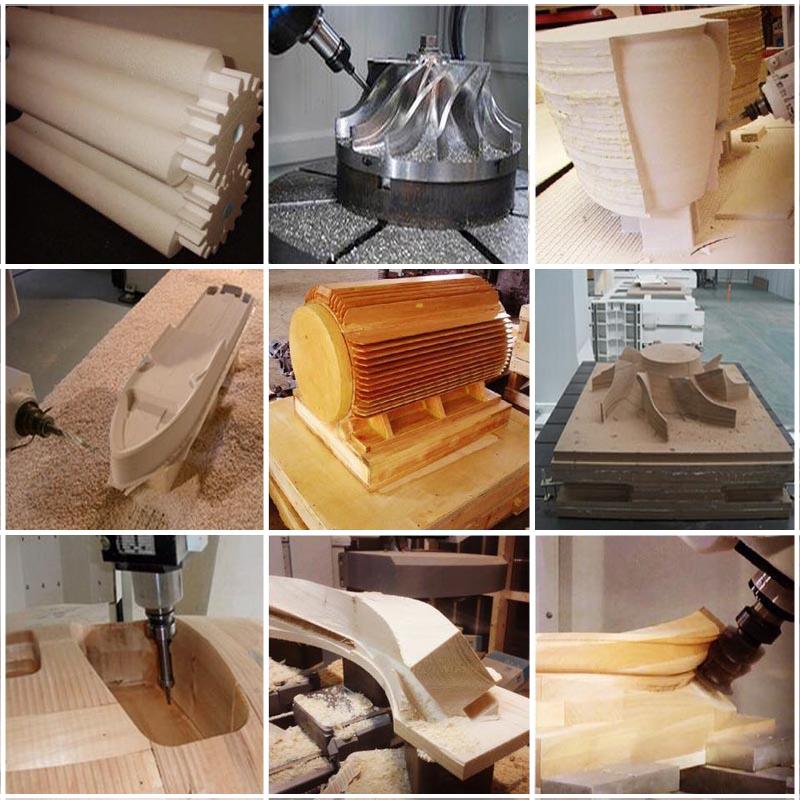

 muestra de 4 ejes
