Cantidad: | |
---|---|

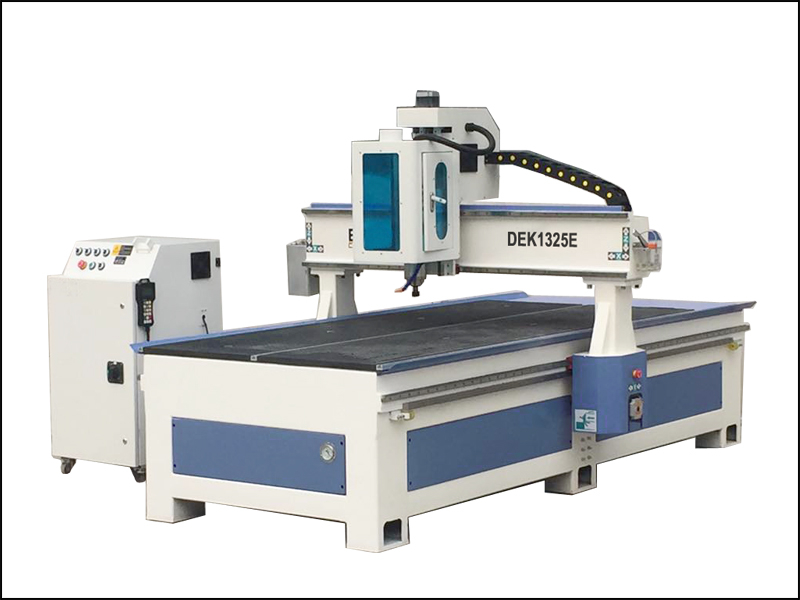

DEK-1325E
DEKCEL
001
Características de madera del ranurador del CNC
1) Vacío y vector combinado T-ranura: Proceso en reducida escala usando el sostenedor material,
eliminación de la necesidad de una electricidad de la bomba de vacío; proceso grande por la adsorción, simple, conveniente y eficiente.
2) Eje de rotación de la refrigeración por agua, con la alta precisión, tiempo de la larga vida, funcionamiento constante, fácil arrancar para arriba.
3) Carril de guía cuadrado linear de Taiwán Hiwin, cursor autolubricador. Asegura el igual
fuerza en todas las direcciones y exactitud y fuerza de la máquina.
4) El eje de Y utiliza el mecanismo impulsor de la misma fase del doble-motor que asegura la igualdad y suavemente el funcionamiento de la máquina.
5) Sistema del regulador de DSP con el interfaz del USB, trabajando sin la conexión con el ordenador
durante el trabajo y fácil controlar.
Proceso de fabricación
1. Los ingenieros diseñan el ranurador del CNC de madera según sus necesidades.
2. El departamento de compra cuidadosamente selecto y compra las piezas de la máquina.
3. Los trabajados cualificados hacen la máquina.
4. El departamento del control de calidad supervisa el proceso de la fabricación del conjunto.
Parámetro técnico
Especificaciones: | Modelo | Ranurador de madera del CNC de DEK-1325M |
1 | X, Y, zona de trabajo de Z | 1300x2500x200m m |
2 | Talla del vector | 1680×3060m m |
3 | X, Y, Z que viaja colocando exactitud | ±0.05/300m m |
4 | X, Y, Z que coloca de nuevo colocando exactitud | ±0.05m m |
5 | Superficie del vector | Vector del vacío de la baquelita (opción: vector de la T-ranura) |
6 | Capítulo | Estructura soldada |
7 | X, estructura de Y | Mecanismo impulsor de estante y del piñón, rodamientos lineares del carril de Hiwin |
8 | Estructura de Z | Tornillo de la bola, rodamientos lineares del carril de Hiwin |
9 | Consumición de Max.Power (sin el eje de rotación) | 3.0Kw |
10 | Tarifa del recorrido de Max.Rapid | 50000mm/min |
11 | Velocidad de Max.Working | 25000mm/min |
12 | Motor de la potencia del eje de rotación | refrigeración por agua 3kw o 4.5kw o HSD para la opción |
13 | Velocidad del eje de rotación | 0-24000RPM |
14 | Motores impulsores | Sistema de pasos (opción: Sistema servo) |
15 | Voltaje de funcionamiento | AC220V/50/60Hz, 1PH (opción: 380V 3PH) |
16 | Lengua de mando | Código de G |
17 | Sistema operativo | Sistema de DSP (opción: Software de la PC Mach3) |
18 | Interfaz | USB |
19 | Memoria Flash | el 128M (disco de U) |
20 | Cerco | ER25 |
21 | X, resolución de Y | <0> 2. El departamento de compra cuidadosamente selecto y compra las piezas de la máquina. Consumición de Max.Power (sin el eje de rotación) Compatibilidad de software 3. Los trabajados cualificados hacen la máquina. 3.0Kw Descripción de producto Demostración de la muestra |
22 | Compatibilidad de software | Type3 software, software de Ucancam (opción: Software de Artcam) |
23 | temperatura de trabajo | 0oC~45oC |
Rectángulo de control de madera del ranurador del CNC

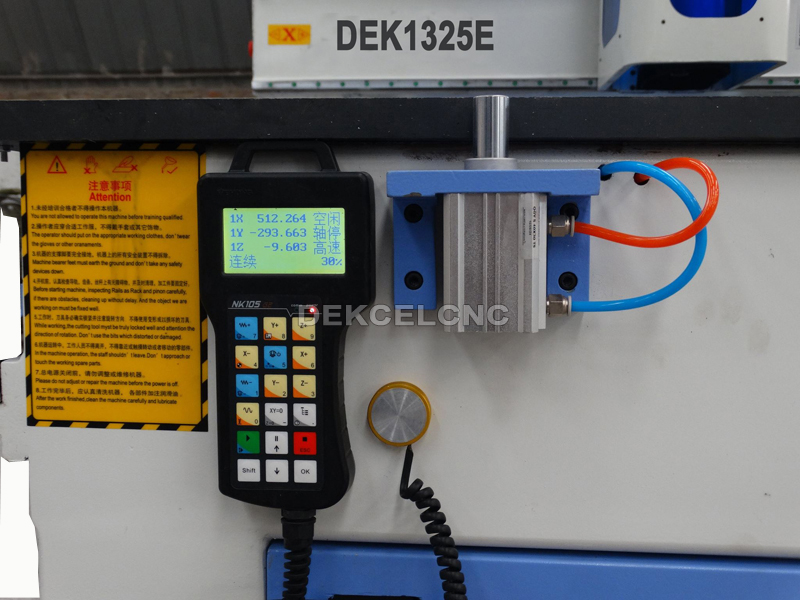

Sistema de control de NK-105 DSP

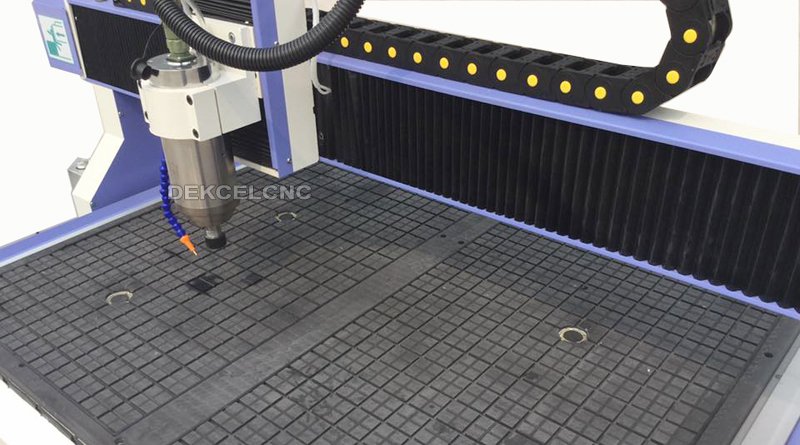

Eje de rotación de la refrigeración por agua de China

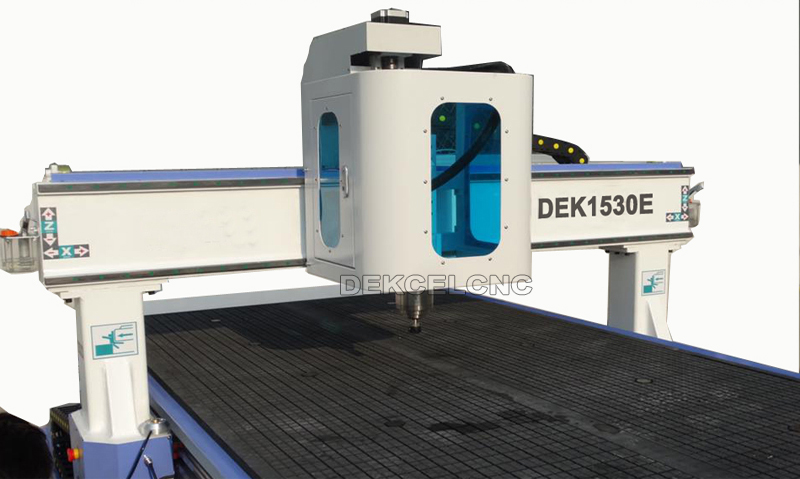

Vector del vacío

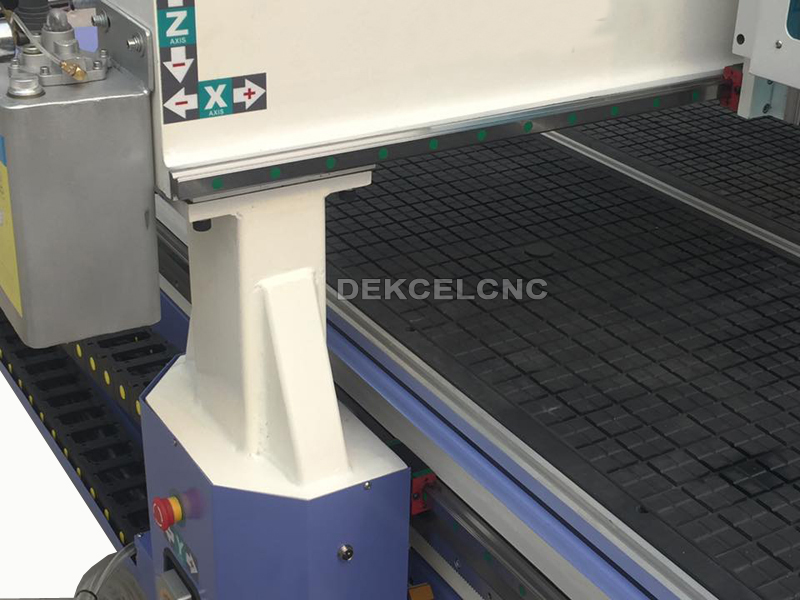

Un pórtico más fuerte
Características de madera del ranurador del CNC
1) Vacío y vector combinado T-ranura: Proceso en reducida escala usando el sostenedor material,
eliminación de la necesidad de una electricidad de la bomba de vacío; proceso grande por la adsorción, simple, conveniente y eficiente.
2) Eje de rotación de la refrigeración por agua, con la alta precisión, tiempo de la larga vida, funcionamiento constante, fácil arrancar para arriba.
3) Carril de guía cuadrado linear de Taiwán Hiwin, cursor autolubricador. Asegura el igual
fuerza en todas las direcciones y exactitud y fuerza de la máquina.
4) El eje de Y utiliza el mecanismo impulsor de la misma fase del doble-motor que asegura la igualdad y suavemente el funcionamiento de la máquina.
5) Sistema del regulador de DSP con el interfaz del USB, trabajando sin la conexión con el ordenador
durante el trabajo y fácil controlar.
Proceso de fabricación
1. Los ingenieros diseñan el ranurador del CNC de madera según sus necesidades.
2. El departamento de compra cuidadosamente selecto y compra las piezas de la máquina.
3. Los trabajados cualificados hacen la máquina.
4. El departamento del control de calidad supervisa el proceso de la fabricación del conjunto.
Parámetro técnico
Especificaciones: | Modelo | Ranurador de madera del CNC de DEK-1325M |
1 | X, Y, zona de trabajo de Z | 1300x2500x200m m |
2 | Talla del vector | 1680×3060m m |
3 | X, Y, Z que viaja colocando exactitud | ±0.05/300m m |
4 | X, Y, Z que coloca de nuevo colocando exactitud | ±0.05m m |
5 | Superficie del vector | Vector del vacío de la baquelita (opción: vector de la T-ranura) |
6 | Capítulo | Estructura soldada |
7 | X, estructura de Y | Mecanismo impulsor de estante y del piñón, rodamientos lineares del carril de Hiwin |
8 | Estructura de Z | Tornillo de la bola, rodamientos lineares del carril de Hiwin |
9 | Consumición de Max.Power (sin el eje de rotación) | 3.0Kw |
10 | Tarifa del recorrido de Max.Rapid | 50000mm/min |
11 | Velocidad de Max.Working | 25000mm/min |
12 | Motor de la potencia del eje de rotación | refrigeración por agua 3kw o 4.5kw o HSD para la opción |
13 | Velocidad del eje de rotación | 0-24000RPM |
14 | Motores impulsores | Sistema de pasos (opción: Sistema servo) |
15 | Voltaje de funcionamiento | AC220V/50/60Hz, 1PH (opción: 380V 3PH) |
16 | Lengua de mando | Código de G |
17 | Sistema operativo | Sistema de DSP (opción: Software de la PC Mach3) |
18 | Interfaz | USB |
19 | Memoria Flash | el 128M (disco de U) |
20 | Cerco | ER25 |
21 | X, resolución de Y | <0> 2. El departamento de compra cuidadosamente selecto y compra las piezas de la máquina. Consumición de Max.Power (sin el eje de rotación) Compatibilidad de software 3. Los trabajados cualificados hacen la máquina. 3.0Kw Descripción de producto Demostración de la muestra |
22 | Compatibilidad de software | Type3 software, software de Ucancam (opción: Software de Artcam) |
23 | temperatura de trabajo | 0oC~45oC |
Rectángulo de control de madera del ranurador del CNC
Sistema de control de NK-105 DSP
Eje de rotación de la refrigeración por agua de China
Vector del vacío
Un pórtico más fuerte
Aplicación del ranurador de madera del CNC
1. Industria de la carpintería: Todas las clases de puerta, ventanas, cabina, puerta del arte, puerta pintura-libre, pantalla, proceso de la tarjeta de la onda,
2. Industria del anuncio: conveniente para procesar todas las clases de diseño del modelo rico y colorido. Moldes arquitectónicos, divisa,
placa del grabado, tarjetas de la exposición, placa de puerta. Tarjeta de dirección, decoración y así sucesivamente.
3. Handcraft la industria: aplicarse a los modelos y a los carácteres del grabado en todas las clases de materiales, tales como madera, bambú, mármol,
tarjeta orgánica, tarjeta doble del color.
industria 4.Other: Talla de la relevación, craving de la fotografía, grabado a cielo abierto, grabado plano, corte y parte inferior que muele etc.
Aplicación del ranurador de madera del CNC
1. Industria de la carpintería: Todas las clases de puerta, ventanas, cabina, puerta del arte, puerta pintura-libre, pantalla, proceso de la tarjeta de la onda,
2. Industria del anuncio: conveniente para procesar todas las clases de diseño del modelo rico y colorido. Moldes arquitectónicos, divisa,
placa del grabado, tarjetas de la exposición, placa de puerta. Tarjeta de dirección, decoración y así sucesivamente.
3. Handcraft la industria: aplicarse a los modelos y a los carácteres del grabado en todas las clases de materiales, tales como madera, bambú, mármol,
tarjeta orgánica, tarjeta doble del color.
industria 4.Other: Talla de la relevación, craving de la fotografía, grabado a cielo abierto, grabado plano, corte y parte inferior que muele etc.
