Característica del equipo

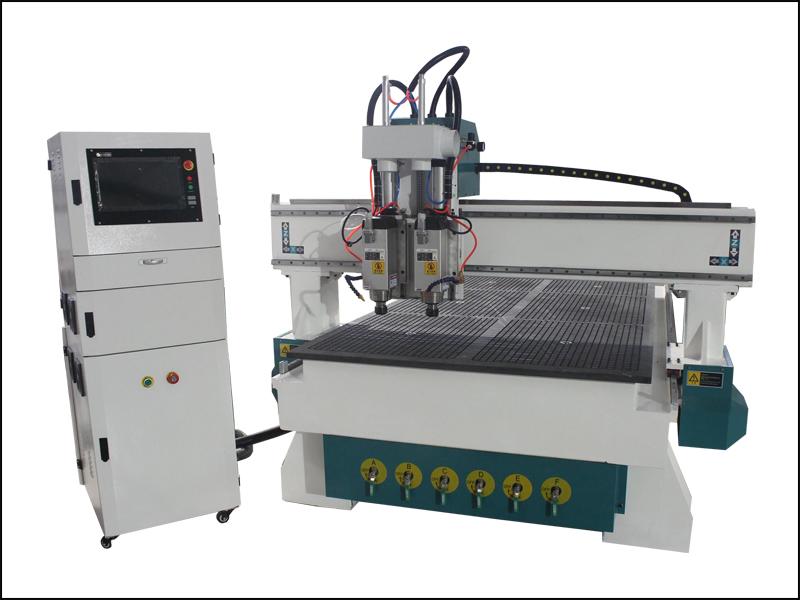

1. DEK-1325M, máquina de grabado de madera de doble-proceso notable del ranurador, es un inteligente así como el equipo económico del ATC que puede grabado auto-completo del multi-proceso con la conmutación separada del eje de rotación dos automáticamente.
2. Tipo del cambio de la herramienta: interruptor del instante del eje de rotación.
3. El sistema de conducción adopta el motor de pasos estable.
4. Las piezas principales se importan y de uso del alto rendimiento y del tiempo largo. Como la órbita cuadrada de Taiwán HIWIN, ballscrew alemán y así sucesivamente.
5. Programa piloto de Leadshine e inversor de Fuling.
6. Stystem del funcionamiento de DSP.
Características funcionales de la máquina de grabado de madera del ranurador
1. Órbita cuadrada de HIWIN, deslizadores dobles, el llevar pesado, trabajando constantemente, alta precisión, y tiempo de la larga vida, tornillo de la bola de la importación, alta precisión para el corte.
2. El motor de pasos y los programas pilotos de alta velocidad, y la remolque viaja en automóvili para el eje de Y. La velocidad máxima es 25M/MIN. Con mejora del eje de rotación de la refrigeración por agua alto la velocidad de proceso.
el equipo opcional 3.The para el eje de rotación es eje de rotación de alta velocidad importado Japón del motor de la refrigeración por agua del poder más elevado (rodamiento de Japón NSK), capacidad estable.
4. El principio inteligente único del presupuesto, desarrolla completamente el potencial del motor y lleva a la alta velocidad de proceso, a la sincronización de curvas y a las líneas rectas, curvas lisas.
5. Compatibilidad bien: CAD/CAM que diseña el software e.g. Type3/Artcam/Castmate/Ucancam etc.
Parámetro técnico Modelo | DEK-1325M | DEK-1325M | DEK-2030M |
Recorrido del grabado | 1300×2500×200m m | 1500×3000×200m m | 2000×3000×200m m |
Velocidad máxima del grabado | 20000mm/min |
Potencia del eje de rotación | eje de rotación de la refrigeración por aire 4.5kw |
Velocidad de rotación del eje de rotación | 6000~24000rpm |
Manera de recibir datos | Interfaz del USB |
Capacidad de la memoria | los 32M |
Formato de instrucciones | Código de G |
Cortador | Ø3.175 o Ø 6.00m m |
Fuente de alimentación | AC220/50HZ |
Estructura del vector | Vector/abrazadera del vacío |
X, estructura de Y | Guía de Taiwán HIWIN y engranaje de estante lineares |
Estructura de Z | Guía linear de Taiwán HIWIN y tornillo original de la bola de TBI |
Software | Artcam/Type3/UcancamV9 (opcional) |
Sistema operativo | Sistema de DSP |
Sistema de conducción | Motor de pasos/servo |
Peso | 1000KG | 1500KG | 1800KG |

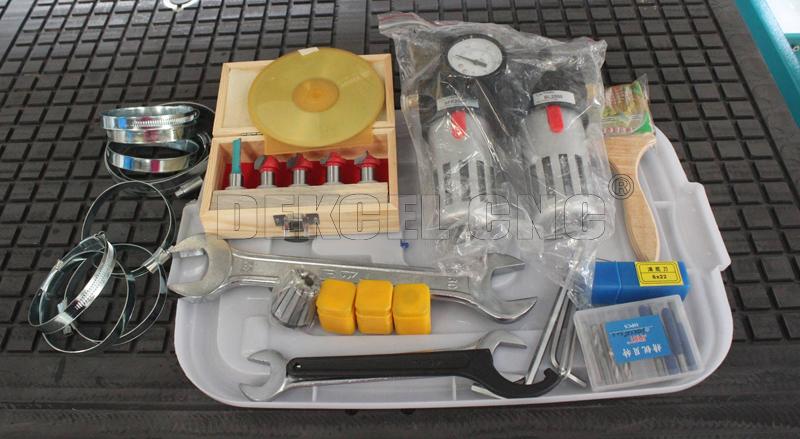

Piezas de madera del detalle de la máquina de grabado del ranurador

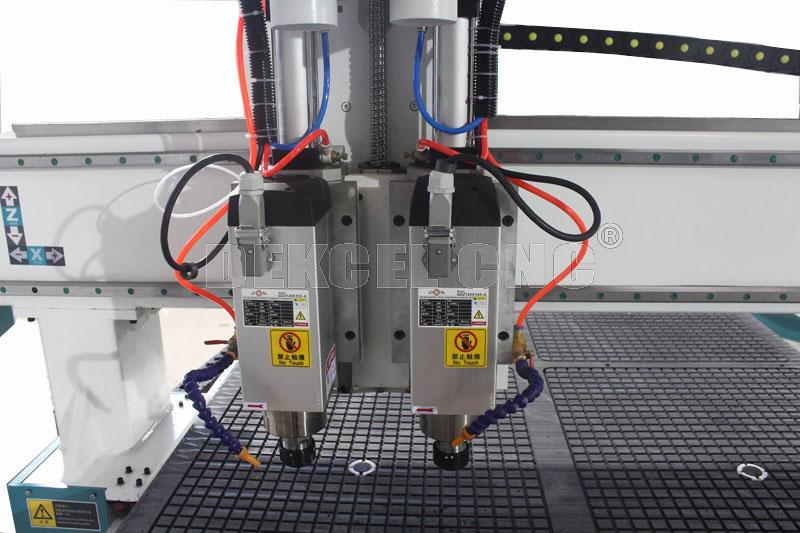

Eje de rotación de la refrigeración por aire de dos 4.5KW China

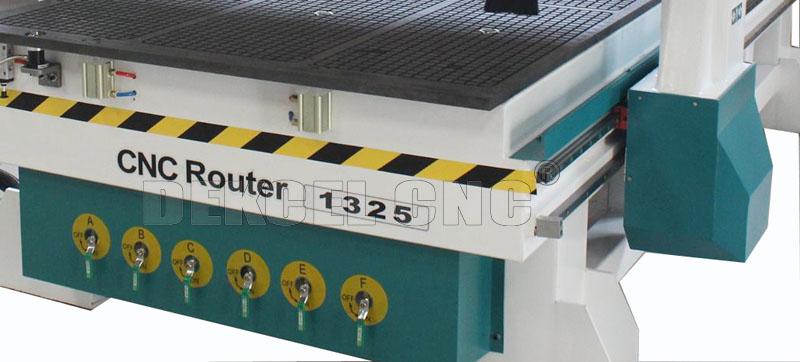

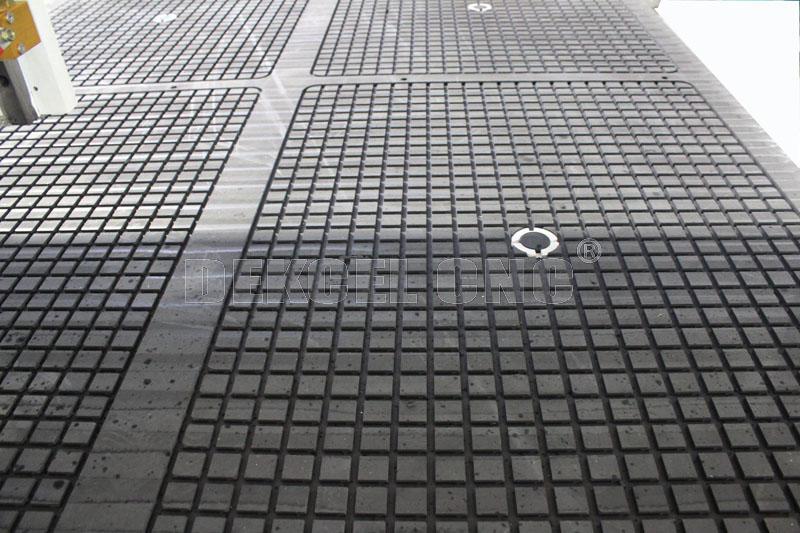

Vector del vacío

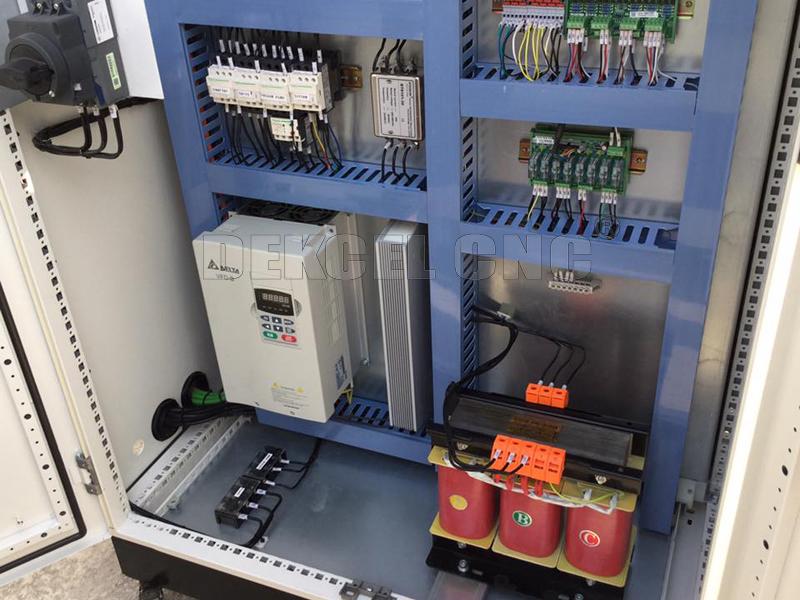

Rectángulo de control
Característica del equipo
1. DEK-1325M, máquina de grabado de madera de doble-proceso notable del ranurador, es un inteligente así como el equipo económico del ATC que puede grabado auto-completo del multi-proceso con la conmutación separada del eje de rotación dos automáticamente.
2. Tipo del cambio de la herramienta: interruptor del instante del eje de rotación.
3. El sistema de conducción adopta el motor de pasos estable.
4. Las piezas principales se importan y de uso del alto rendimiento y del tiempo largo. Como la órbita cuadrada de Taiwán HIWIN, ballscrew alemán y así sucesivamente.
5. Programa piloto de Leadshine e inversor de Fuling.
6. Stystem del funcionamiento de DSP.
Características funcionales de la máquina de grabado de madera del ranurador
1. Órbita cuadrada de HIWIN, deslizadores dobles, el llevar pesado, trabajando constantemente, alta precisión, y tiempo de la larga vida, tornillo de la bola de la importación, alta precisión para el corte.
2. El motor de pasos y los programas pilotos de alta velocidad, y la remolque viaja en automóvili para el eje de Y. La velocidad máxima es 25M/MIN. Con mejora del eje de rotación de la refrigeración por agua alto la velocidad de proceso.
el equipo opcional 3.The para el eje de rotación es eje de rotación de alta velocidad importado Japón del motor de la refrigeración por agua del poder más elevado (rodamiento de Japón NSK), capacidad estable.
4. El principio inteligente único del presupuesto, desarrolla completamente el potencial del motor y lleva a la alta velocidad de proceso, a la sincronización de curvas y a las líneas rectas, curvas lisas.
5. Compatibilidad bien: CAD/CAM que diseña el software e.g. Type3/Artcam/Castmate/Ucancam etc.
Parámetro técnico Modelo | DEK-1325M | DEK-1325M | DEK-2030M |
Recorrido del grabado | 1300×2500×200m m | 1500×3000×200m m | 2000×3000×200m m |
Velocidad máxima del grabado | 20000mm/min |
Potencia del eje de rotación | eje de rotación de la refrigeración por aire 4.5kw |
Velocidad de rotación del eje de rotación | 6000~24000rpm |
Manera de recibir datos | Interfaz del USB |
Capacidad de la memoria | los 32M |
Formato de instrucciones | Código de G |
Cortador | Ø3.175 o Ø 6.00m m |
Fuente de alimentación | AC220/50HZ |
Estructura del vector | Vector/abrazadera del vacío |
X, estructura de Y | Guía de Taiwán HIWIN y engranaje de estante lineares |
Estructura de Z | Guía linear de Taiwán HIWIN y tornillo original de la bola de TBI |
Software | Artcam/Type3/UcancamV9 (opcional) |
Sistema operativo | Sistema de DSP |
Sistema de conducción | Motor de pasos/servo |
Peso | 1000KG | 1500KG | 1800KG |
Piezas de madera del detalle de la máquina de grabado del ranurador
Eje de rotación de la refrigeración por aire de dos 4.5KW China
Vector del vacío
Rectángulo de control
Aplicación enngraving de madera de la máquina del ranurador
Industria de la carpintería, de publicidad, industria del sello, arte y regalo, molde del arte, molde etc.
Material aplicable: madera, tarjeta arylic, del doble-color, tarjeta del PVC, de EVA, del ABS, piedra, molde de imitación etc. de la piedra, del metal, de aluminio.
Campos importantes del applicationd: muebles, decoración de los muebles, decoración de la carpintería, instrumento musical, artesanía de madera etc.
l industria de la artesanía en madera: vector de la máquina de coser, el panel de la cabina de la máquina, equipo sporting, puerta de madera etc.
l industria del molde: molde de madera, molde de madera de la aviación
Aplicación enngraving de madera de la máquina del ranurador
Industria de la carpintería, de publicidad, industria del sello, arte y regalo, molde del arte, molde etc.
Material aplicable: madera, tarjeta arylic, del doble-color, tarjeta del PVC, de EVA, del ABS, piedra, molde de imitación etc. de la piedra, del metal, de aluminio.
Campos importantes del applicationd: muebles, decoración de los muebles, decoración de la carpintería, instrumento musical, artesanía de madera etc.
l industria de la artesanía en madera: vector de la máquina de coser, el panel de la cabina de la máquina, equipo sporting, puerta de madera etc.
l industria del molde: molde de madera, molde de madera de la aviación
