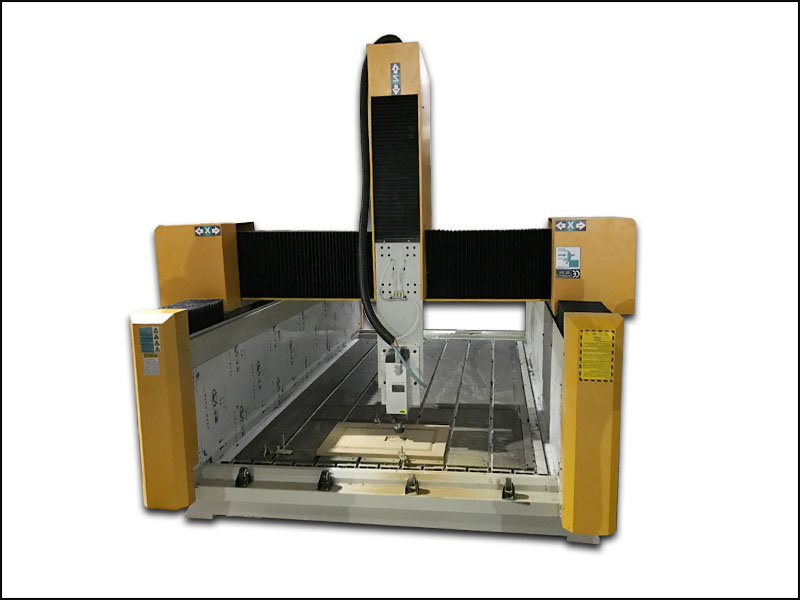

máquina de grabado de madera del molde del CNC del eje de 600m m Z

Ideal de madera de la máquina de grabado del molde del CNC del eje de DEKCEL 600m m Z para la industria del molde del automóvil, conveniente para la espuma del EPS, el molde de madera del bastidor, la decoración interior del automóvil, el plástico de la ingeniería y otros materiales del no metal.

Cantidad:
  • DEK-1325H
  • DEKCEL
  • 016

Características de madera de la máquina de grabado del molde del alto eje de Z

zona de trabajo 1.Effective: 1300x2500x600m m

2, eje de rotación de la refrigeración por aire de China: 6.0kw, eje de rotación de la opción HSD

3, 30 guía linear de Taiwán HINWIN

inversor del DELTA 4.Taiwan: 7.5kw, E-tipo

5; Motor servo y programas pilotos híbridos de Leadshine. Opción Japón Yaskawa

6, sistema de control NK300

7, engranaje de estante helicoidal para X, eje de Y, tornillo de la bola de Taiwán TBI para el recorrido de Z

8, tornillo de la bola de Taiwán TBI con la alta precisión

9, estructura dividida de la base de la estructura, fijando con los tornillos

10, interruptor de límite de Omron

Parámetro de la máquina de grabado de madera del molde

No. Descripción Parámetro
1 X, Y, zona de trabajo de Z 1300*2500*600m m
2 Mecanismo impulsor y motor motor de pasos/programa piloto; motor servo del yaskawa/programa piloto
3 Eje de rotación eje de rotación de la refrigeración por agua 3kw/4.5kw/6kw;
 eje de rotación aircooling de 3kw/4.5kw/6kw HSD
4 Inversor Inversor de la frecuencia del delta
5 Sistema de control Regulador de NCstudio/Mach3/DSP/NK300
6 X, Y, Z que viaja colocando exactitud ±0.05/300mm
7 X, Y, Z que viaja colocando exactitud de nuevo ±0.05mm
8 Capítulo Tubos cuadrados de acero espesados grandes, espesor hasta 8m m
9 X, estructura de Y Estante y piñón, carriles cuadrados de Hiwin en X, eje de Y
10 Estructura de Z Ballscrew de Taiwán TBI, carriles cuadrados de Hiwin en eje de Z
11 Tarifa rápida máxima del recorrido 30,000mm/min
12 Velocidad de trabajo máxima 18,000mm/min
13 Voltaje de funcionamiento AC220V/380V, escogen/trifásico
14 Lenguas de mando Código de G
15 Temperatura corriente del ambiente 0 grados - 45 grados
16 Software Versión del inglés Type3; Versión del inglés de Artcam
17 Peso neto 2100KGS
18 Peso bruto 2300KGS
19 Higrometría el 30% - el 75%
20 Garantía Un año a partir de la fecha de la comisión
21




Accesorios opcionales Sistema rotatorio
 sistema de Niebla-enfriamiento
 Capos motor del polvo del colector de polvo para de tres ejes
 Bomba de vacío
 motores servos de 850w Yaskawa/800W Panasonic


Items comerciales de la máquina de grabado de madera del molde del eje de 600m m Z


MOQ 1 conjunto
Conjunto Rectángulo estándar de la madera contrachapada
Condiciones de expedición FOB, CIF, EXW, ect a domicilio.
Plazo de expedición 25 días laborables después de recibir el pago
Tipo del pago T/T, Western Union
Capacidad de la fuente 50 conjuntos/mes
Acceso Qingdao, China.

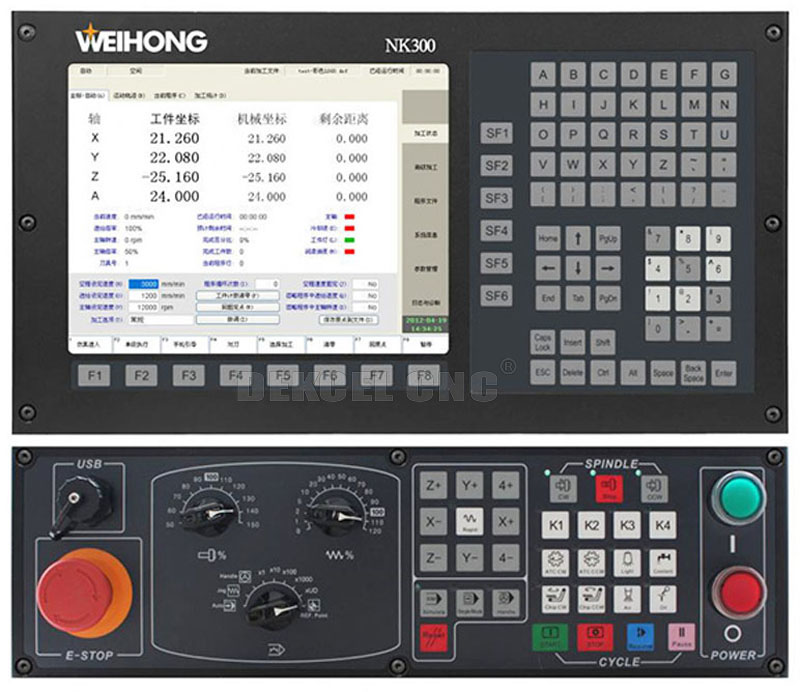

Sistema de control de Weihong NK300
sistema del contro del nk 300 del ranurador del CNC

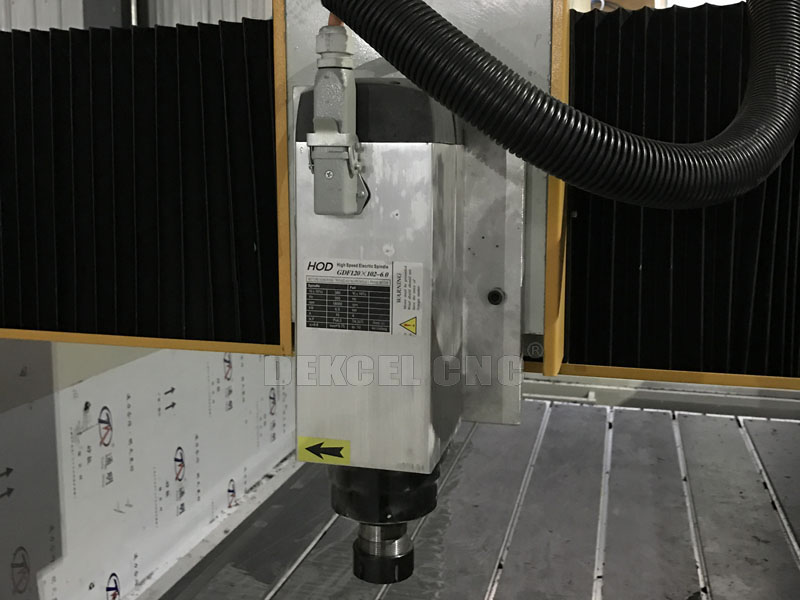

eje de rotación de la refrigeración por aire 6.0KW

Eje de rotación de la refrigeración por aire de China para el ranurador del CNC

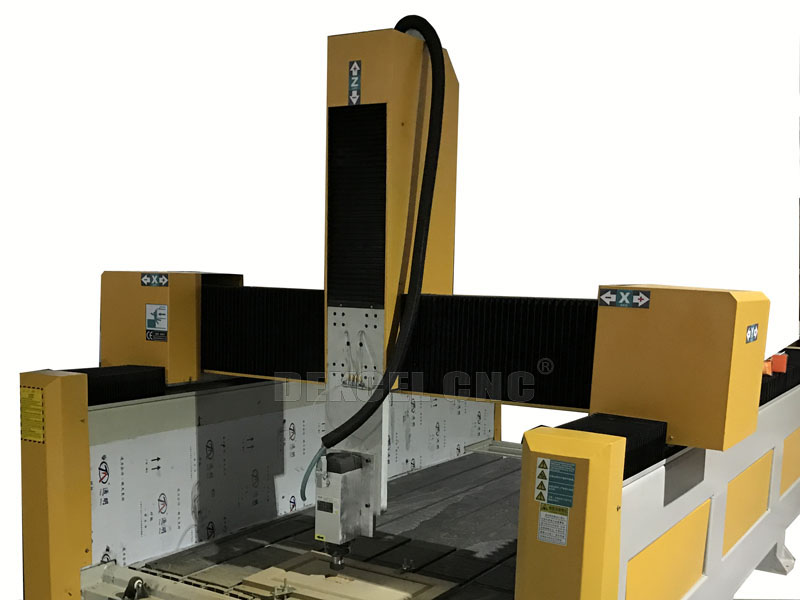

El alto eje de Z puede llevar a cabo el material grueso

eje 600m m del ranurador z del CNC

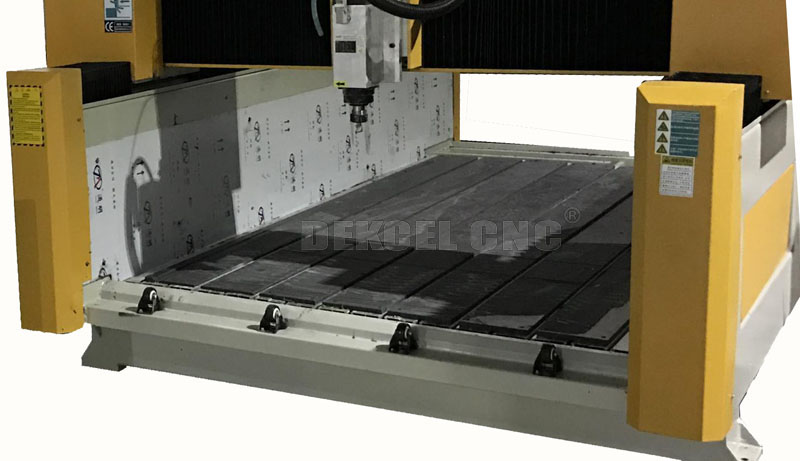

Polea conveniente para cargar el material

polea del ranurador del CNC

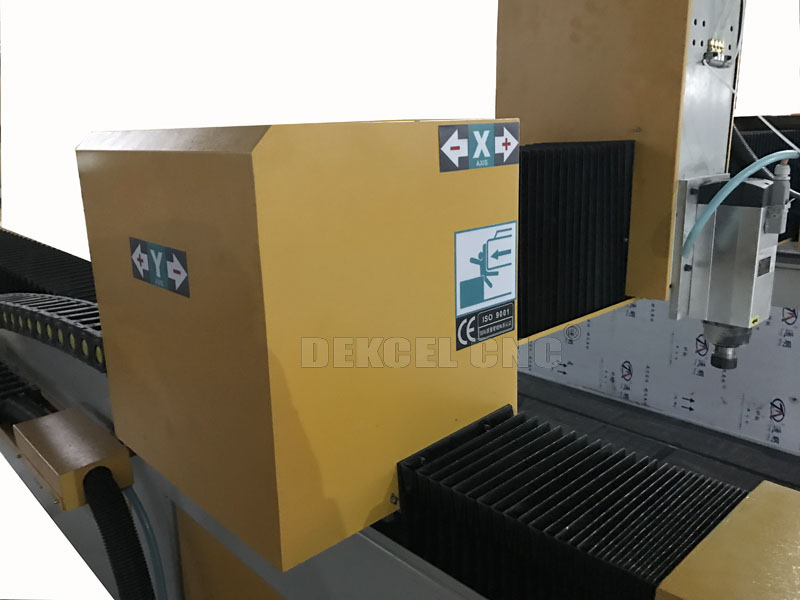

Carrocería fuerte

carrocería fuerte del ranurador del CNC

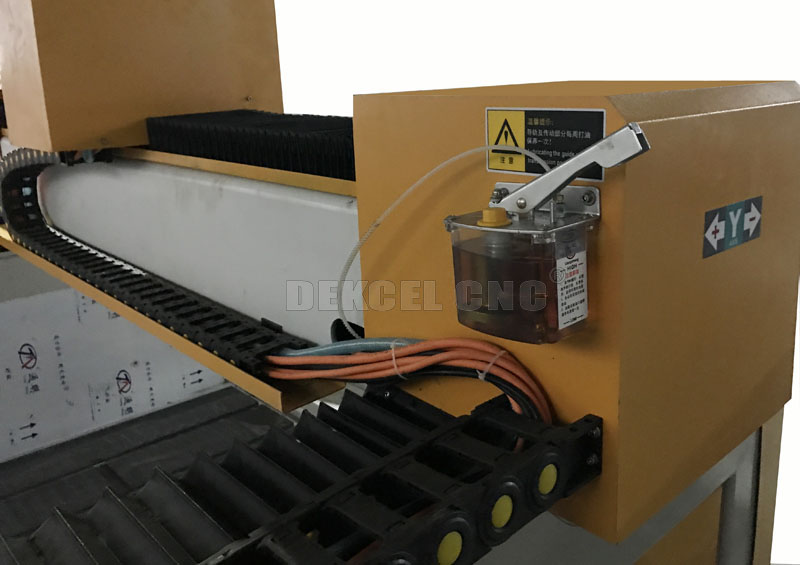

sistema lubricante


sistema lubricante del ranurador del CNC

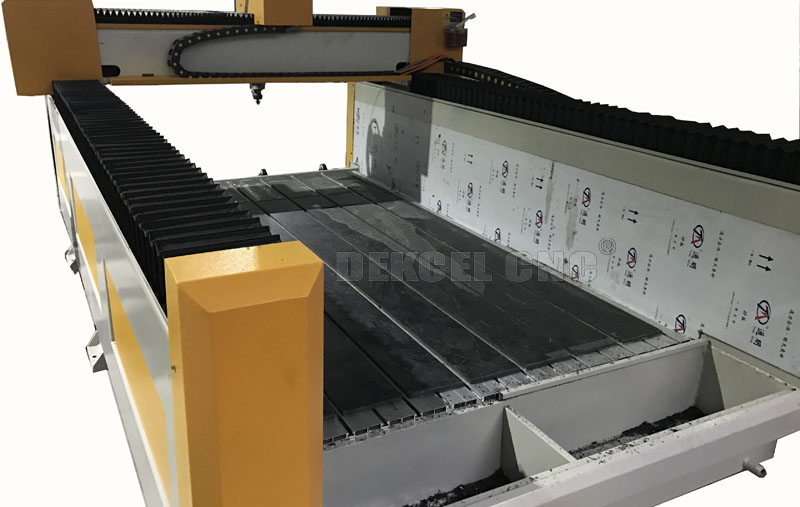

El tanque de agua del acero inoxidable

el tanque de agua del acero inoxidable





Aplicación de la alta máquina de grabado del molde del eje de Z

Ideal para la industria del molde del automóvil, conveniente para la espuma del EPS, molde de madera de lanzamiento, decoración interior del automóvil, dirigiendo el plástico y otros materiales del no metal.

1) Muebles: placa, muebles de oficinas, puertas, cabinas.

2) Productos de madera: altavoces, cabinas de los juegos, vectores del ordenador, máquinas de coser,

instrumentos musicales.

3) Proceso de la tarjeta: aislante, componentes químicos plásticos, PWB, carrocería de coche,

pista del bowling, ABS, PP, el PE, etc.

4) Decoración: Metales del acrílico, del PVC, del MDF, del vidrio, plásticos y suaves tales como cobre

y aluminio.

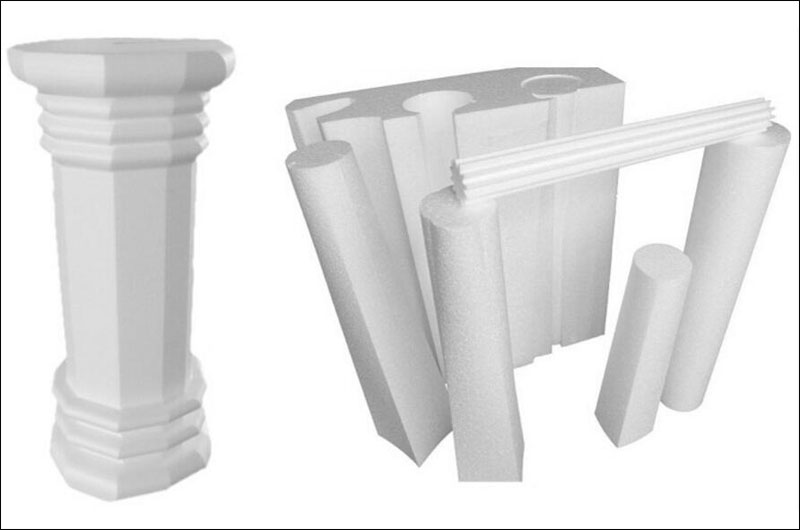

muestra de la máquina del ranurador del CNC del grabado del molde de la espuma del CNC

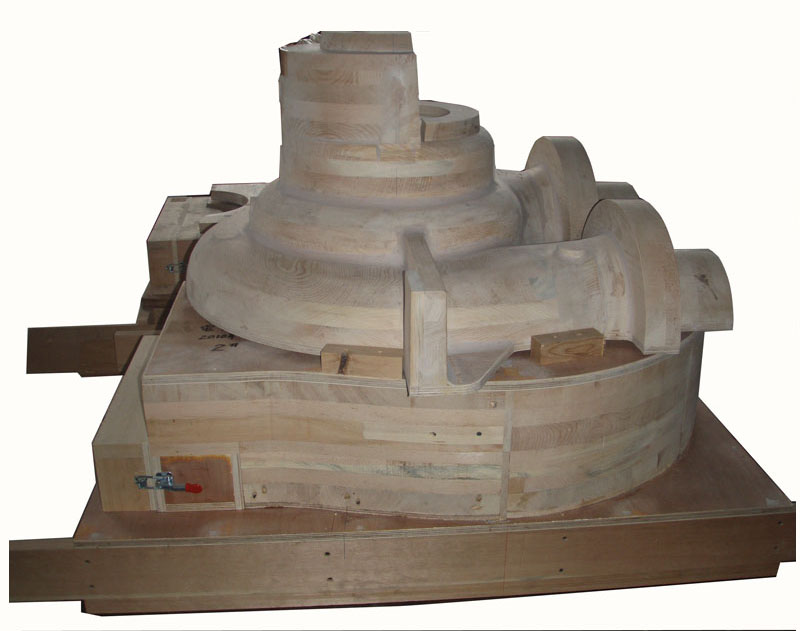

máquina de madera del ranurador del CNC del grabado del molde

muestras de madera del ranurador del grabador del CNC del molde

muestra de madera del ranurador del grabador del CNC del molde
